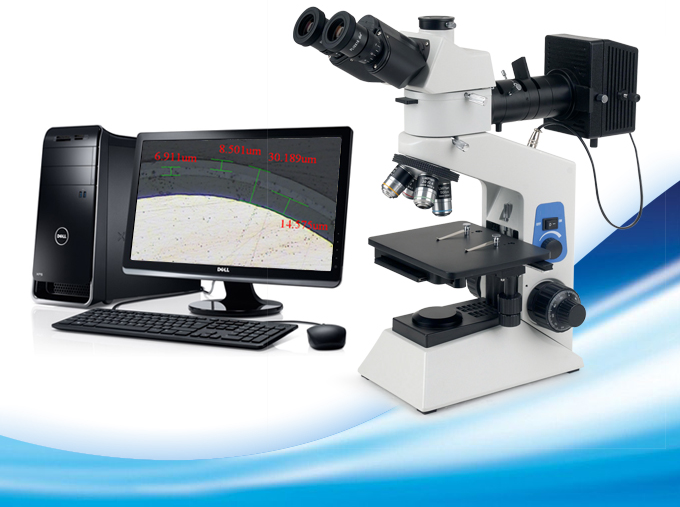

مجهر تحليل المواد سلسلة INTC-LV11
1. النظام البصري: نظام بصري محدود لتصحيح الانحراف اللوني ، مع جودة صورة جيدة
2. العدسة والعدسة الموضوعية
2.1 تتميز العدسة ذات المجال المسطح بنقطة العين العالية PL10x بمجال رؤية يبلغ 18 مم ، وتوفر مساحة مراقبة واسعة ومسطحة ، ويمكن تثبيتها بميكرومترات مختلفة.
2.2 العمل لمسافات طويلة المهنية الهدف المعدني اللوني.
2.3 لا يوجد تصميم زجاجي للغطاء للحصول على صورة ممتازة.
3. نظام الإضاءة: تم تصميم إضاءة Cora من النوع المسقط والهيكل المضاد للانعكاس لمنع تداخل الضوء المنعكس بشكل فعال ، وذلك لجعل التصوير أكثر وضوحًا وتباين المجال بشكل أفضل.
4. تم اعتماد مصباح هالوجين واسع التكيف 100V-240V ، 6V30W.مركز الفتيل قابل للتعديل وشدة الضوء قابلة للتعديل باستمرار ، بحيث تكون الإضاءة أكثر كفاية ، ويتم تحسين جودة الصورة بشكل فعال.
5. المرحلة: منصة متحركة ميكانيكية مركبة ، تعديل محوري في موضع اليد المنخفضة ، ومنصة مسطحة 180mmx145mm متصلة بالمنصة الميكانيكية ، وهي مناسبة لوضع عينات كبيرة الحجم.
6. الملحقات
6.1 يمكن إضافة أربعة مرشحات لونية من الأصفر والأخضر والأزرق والأبيض إلى مسار ضوء الإضاءة لتوفير إضاءة لونية مختلفة لمراقبة جذور العينة المختلفة.
6.2 يمكن إضافة مرآة مستقطبة ومرآة مستقطبة إلى مسار ضوء الإضاءة لتحقيق مراقبة الاستقطاب.
6.3 المستقطب قابل للتعديل ± 25 درجة ، والذي يمكنه تعديل الحالة المتعامدة أو تباين المجال بشكل فعال.
المواصفات الفنية لسلسلة مجهر تحليل المواد INTC-LV11
النظام البصري | النظام البصري لتصحيح الانحراف اللوني المحدود |
أنبوب المراقبة | قياسي: مجهر مفصلي ، إمالة 30 درجة ، دوران 360 درجة ، والرؤية قابلة للتعديل. |
اختياري: ثلاث عيون مفصلية ، إمالة 30 درجة ، دوران 360 درجة ، والرؤية قابلة للتعديل. | |
العدسة | عدسة مجال مسطحة عالية نقطة العين L10X / 18 مللي متر |
هدف | مسافة العمل الطويلة المسطحة الميدانية اللونية المهنية الهدف المعدني 5X ، 10X ، 20X ، 50X ، 100X |
محول | المعيار: محول أربعة ثقوب |
اختياري: محول خماسي الفتحات | |
نظام التركيز | آلية التركيز المحوري ذات الضبط الدقيق الخشن ، مع ضبط مرن وجهاز حد أعلى ، وضربة ضبط خشنة تبلغ 25 مم ودقة ضبط دقيقة تبلغ 0.002 مم. |
منصة | مرحلة ميكانيكية بطبقتين ، حجم 140 مم × 132 مم (مع منصة مسطحة 180 مم × 145 مم) |
إضاءة | إضاءة كورا عاكسة ، جهد واسع متكيف 100 فولت -240 فولت ، 6 فولت / 30 وات شدة ضوء هالوجين قابلة للتعديل بشكل مستمر. |
مُكَمِّلات | واجهة C المركزة ، ملحقات الاستقطاب: لوحة توصيل مرآة مستقطبة ، لوحة توصيل لمرآة الفحص. |
المعلمات الموضوعية لسلسلة مجهر تحليل المواد INTC-LV 11
العنصر | تكبير | الفتحة العددية (NA) | مسافة العمل (WD) (مم) | سمك الغطاء الزجاجي | المسافة المقترنة (مم) |
مسافة العمل الطويلة المسطحة الميدانية اللونية المهنية الهدف المعدني | 5X | 0.13 | 15.5 | 0 | 195 |
10x | 0.25 | 8.7 | 0 | 195 | |
20X | 0.40 | 8.8 | 0 | 195 | |
50X | 0.60 | 5.1 | 0 | 195 | |
100 ضعف | 0.80 | 2.0 | 0 | 195 |
معلمات العدسات من مجهر تحليل المواد INTC-LV 11سلسلة
العدسات | PL10X / 18 | PL10X / 18R | WF15X / 13 | WF15X / 13R | WF20X / 10 | WF20X / 10R |
عدد مجال الرؤية | 18 ملم | 18 ملم | 13 ملم | 13 ملم | 10 ملم | 10 ملم |

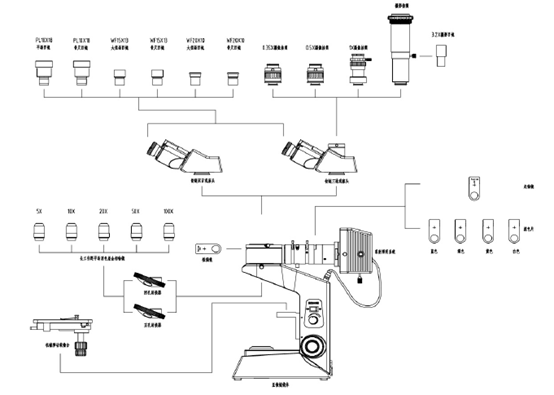

تكوين مجهر التحليل الأذيني INTC-LV 11سلسلة
