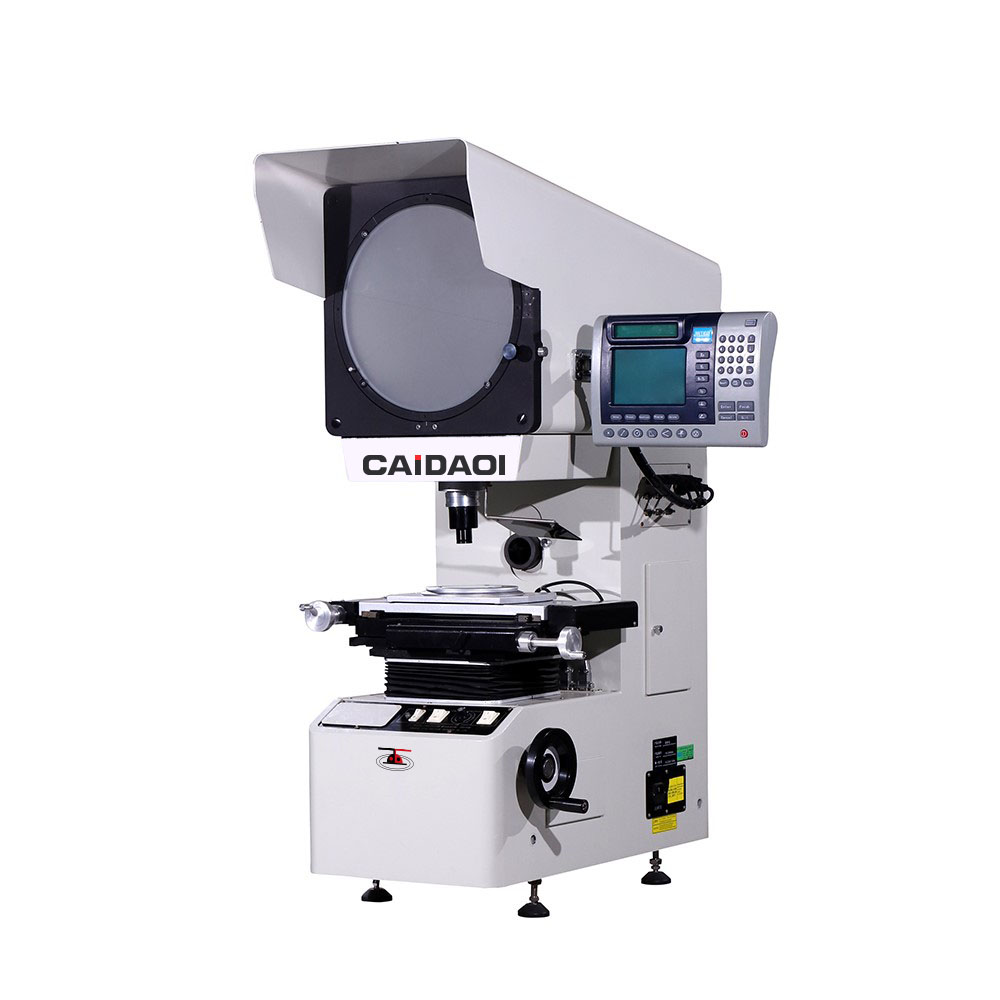

CD- بوهر
CAIDAO
لديها نظام بصري جيد الجودة وعدسة تصوير واضحة وتكبير دقيق.في إرسال الإضاءة ، يكون خطأ قياس المظهر الجانبي أقل من 0.06٪ ، وانحراف القياس المنسق هو ≤ (3 + L / 200) um ، L يعتبر طول الأجزاء المقاسة (مم).

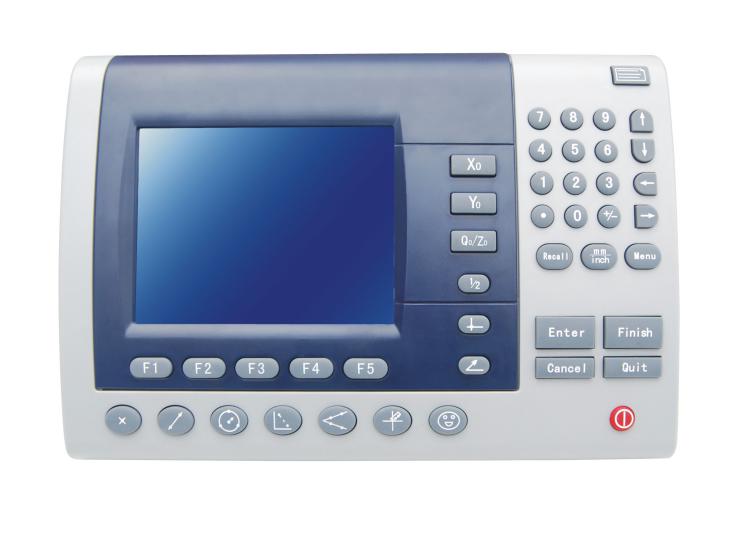

أداة مجهزة بطابعة صغيرة مخصصة ومفتاح قدم ، DP300 Digital Readout ، مما يجعل العرض والقياس في متناول اليد للغاية.القراءات الرقمية لها وظيفة التبادل بين مم و بوصة.
اسم المنتج | CD- بوهر جهاز عرض بصري عمودي | ||
نموذج | سي دي بوهر 3015 | قرص مدمج 3020 | سي دي بوهر 3025 |
السفر على المحور X ، Y | 150 * 50 مم | 200 * 100 مم | 250 * 150 مم |
سفر المحور Z | 100 مم (التركيز) | ||
صحة | X / Y- المحور: ≤3 + L / 200 (أم) | ||
حجم الشاشة | Ø 312 مم النطاق المستخدم> Ø 300 مم (مع خط العداد) | ||
نطاق الشاشة الدوارة | 0 درجة ~ 360 درجة | ||
الدقة | المحور السيني ، المحور الصادي: 1´ أو 0.01 درجة | ||
تكبير | قياسي: 10x.اختياري: 20X ، 50X ، 100X. | ||
قوة | 110 فولت / 220 فولت (تيار متردد) ، 50/60 هرتز ، إجمالي الطاقة = 400 واط | ||
نظام معالجة البيانات | يمكن استخدام DP300 ، الذي يدعم اللغة الإنجليزية والصينية ، لقياس وجمع البيانات ثنائية الأبعاد للنقطة والخط والدائرة والزاوية والمسافة وما إلى ذلك. | ||
البرد | تبريد الهواء القسري | ||
إضاءة | إضاءة الإرسال والانعكاس: مصباح هالوجين 24V / 150W. | ||
البعد | 788 * 524 * 1152 ملم | 770 * 550 * 1120 ملم | 770 * 550 * 1120 ملم |
الوزن الصافي | 122 كجم | 125 كجم | 162 كجم |
1. يستخدم جهاز الإسقاط الجانبي بشكل أساسي لقياس الأجزاء الميكانيكية للطول والزاوية والمحيط وشكل السطح.
2. يمكنها فحص جميع أنواع الأسطح والخطوط العريضة لقطع العمل المعقدة ، الكامة ، سن اللولب ،
والعتاد ، وأداء قطع الطحن وهلم جرا.
3. تستخدم على نطاق واسع في تجارة الآلية ، العدادات ، الكهرباء ، الصناعة الخفيفة ، الكلية ، معهد البحوث وقسم القياس.
4. يمكن إخراج بيانات القياس وتوصيل الطابعة والكمبيوتر.
ثنائي الفينيل متعدد الكلور ، الهواتف الذكية ، آلات الفضاء ، الضوء ، القالب البلاستيكي ، الساعة ، قذف الألمنيوم إلخ.
