CD- ماركس
CAIDAO
يمكن أن تفي عملية CMM اليدوية ، التي يسهل تعلمها ، بمتطلبات القياس الدقيقة المتنوعة لموقع ورشة العمل.

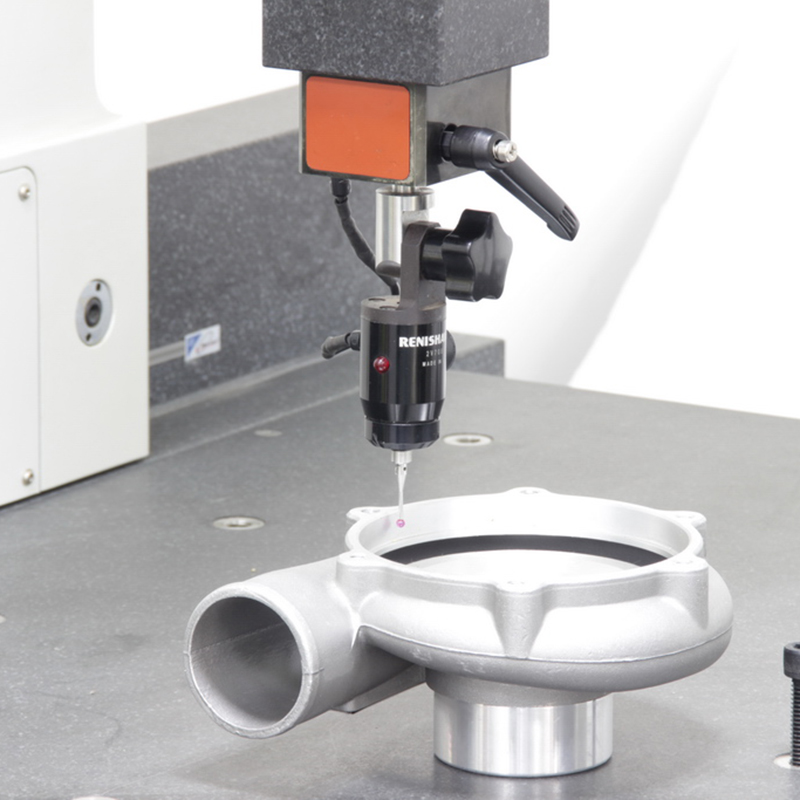

1. عند تشغيل آلة القياس اليدوية ، فإن المشغل يمسك المسبار باليد فقط لتحريكه على طول المحور X ، Y و Z ، وذلك لإكمال عملية القياس بأكملها.

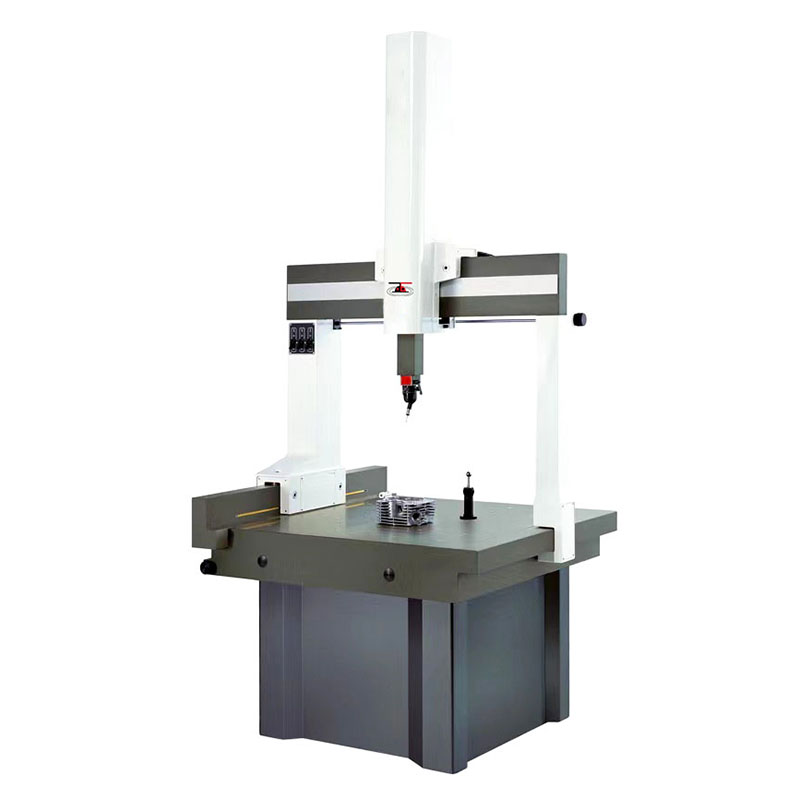

2. آلة القياس اليدوية تستخدم منضدة العمل الثابتة بهيكل صلب جيد وخفيف الوزن ، وهيكل جسر متحرك بإطار مغلق بالكامل ، والذي يمكن أن يحمل قدرة قوية ويحصل على أداء جيد للحركة.
3. تتميز الآلة اليدوية بنسبة صلابة عالية الجودة ، ونظام الفيديو البصري اختياري للاختيار من أجل تلبية متطلبات الفحص المختلفة في ورشة العمل.
4. هيكل الحركة العملاقة ، منضدة العمل المتكاملة تجعل الآلة تتمتع بقدرة تحمل قوية على مساحة كبيرة لوضع الشغل وتحميل وتفريغ مريح.
5. يتم استخدام محمل الهواء عالي الدقة ، ويتم تحسين صلابة واستقرار الماكينة عن طريق تصميم تخطيط المحمل الدائري ، بحيث يمكن أيضًا الحفاظ على الدقة العالية حتى في حالة العمل لفترة طويلة ، وفي الوقت نفسه ، يتم ضمان الخصائص الديناميكية الممتازة للآلة.

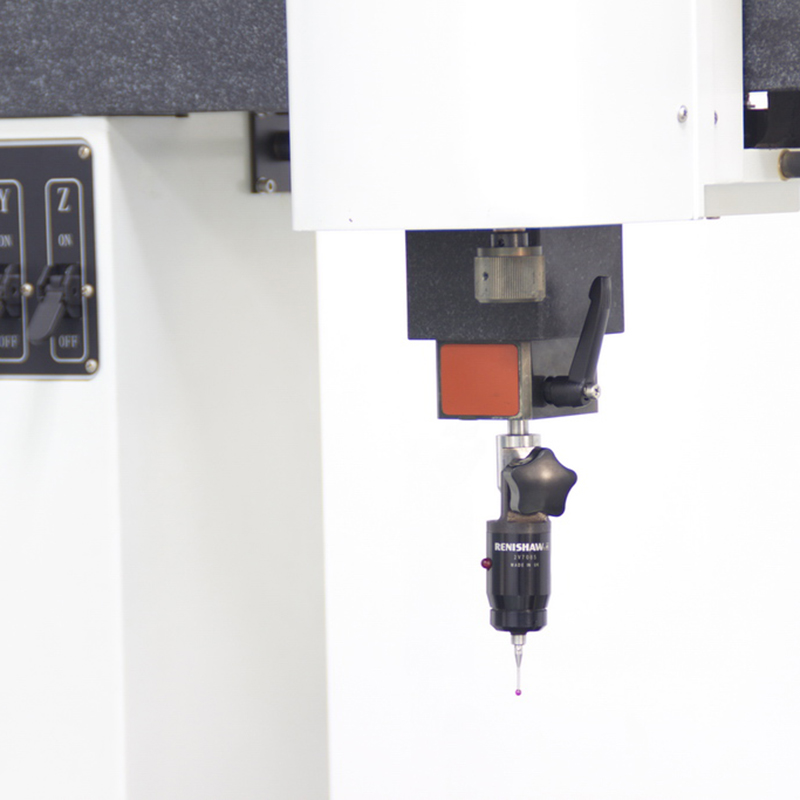

6. 3 محاور سريعة الحركة ، القفل والضبط الدقيق يمكن تحقيقها من خلال مفتاح واحد فقط.مع قلب المفتاح المقابل لجهاز قفل الهواء بإحكام ، سيتم تحويل كل محور من حالة الصيام إلى حالة القفل.
7. يمكن استخدام مفتاح الضبط الدقيق لتحريك المحور X ، Y ، Z بعد القفل ، تتجسد هذه الوظيفة بالكامل خاصة عند فحص تلك الأجزاء الضيقة من قطعة العمل.
MODEL | CD- ماركس | 654 | 875 | 1075 | 1575 |
نطاق القياس (مم) | X | 500 | 700 | 700 | 700 |
Y | 600 | 800 | 1000 | 1500 | |
Z | 400 | 500 | 500 | 500 | |
Dimensions (مم) | L | 1020 | 1220 | 1420 | 1920 |
W | 945 | 1150 | 1150 | 1150 | |
H | 2200 | 2400 | 2400 | 2400 | |
MPEe | (ميكرومتر) L: مم | 3.5 + لتر / 250 | 4.5 + لتر / 200 | 4.5 + لتر / 200 | 4.5 + لتر / 200 |
سوبى الهواء | (مبا) | 0.6-0.8 | |||
ماكس | كلغ | 300 | 500 | 500 | 500 |
وزن | كلغ | 550 | 700 | 800 | 1000 |
ملاحظة: تختلف دقة الجهاز بنفس المواصفات وفقًا للتكوين.قد يتم تحديث المعلمات الفنية ومظهر المنتج أثناء تنفيذ هذا الإصدار من العينة دون إشعار مسبق.
يستخدم CMM اليدوي بشكل أساسي في قياس الأبعاد عالية الدقة لأجزاء الآلات الدقيقة ، وكذلك حجم مساحة قياس سطح الأجزاء وتعقيدها ، ومجالات التطبيق الرئيسية بما في ذلك تصنيع السيارات ، ومعالجة الآلات ، والأجهزة 3C والدقة ، والفضاء والطيران ، إلخ. كما أنها تستخدم على نطاق واسع في مجالات أخرى من الآلات الدقيقة.
