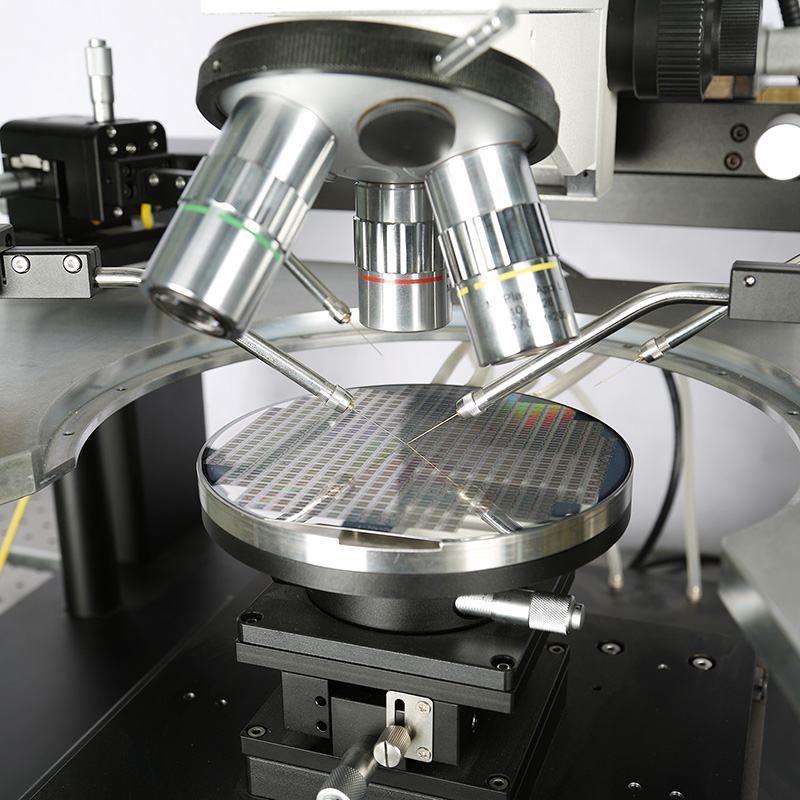

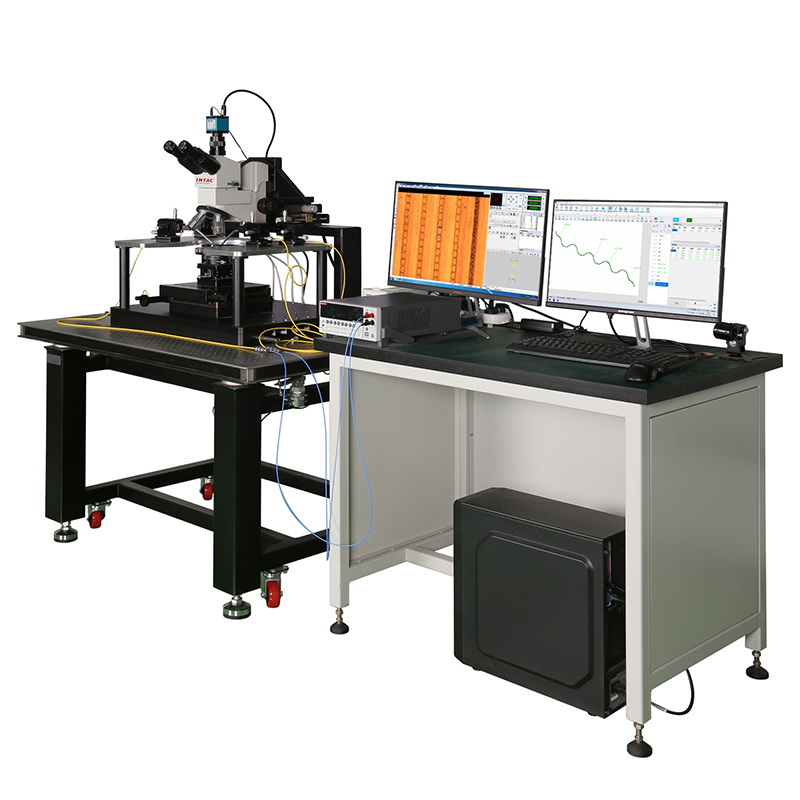

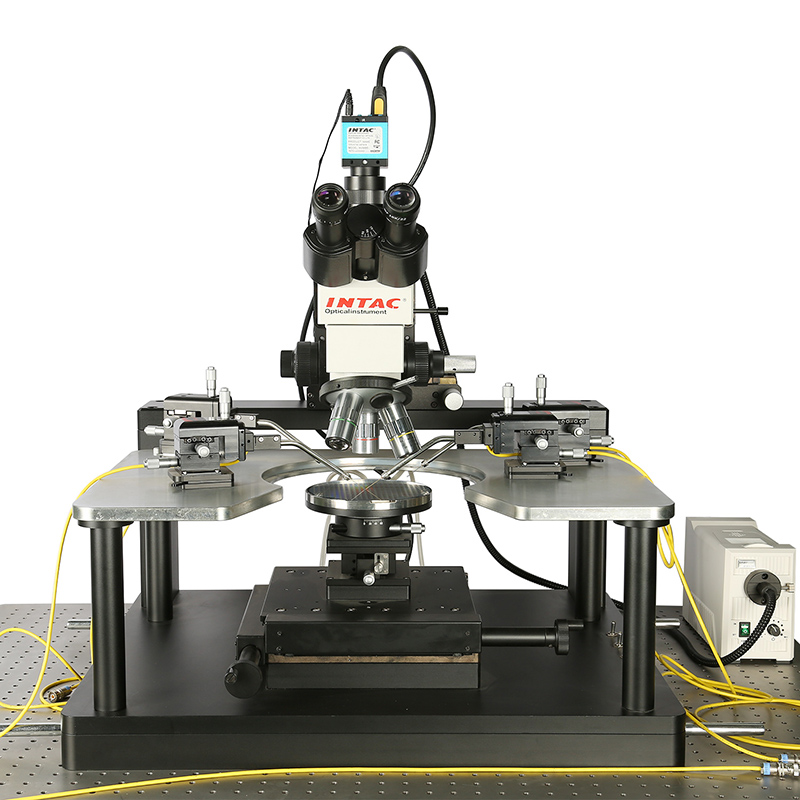

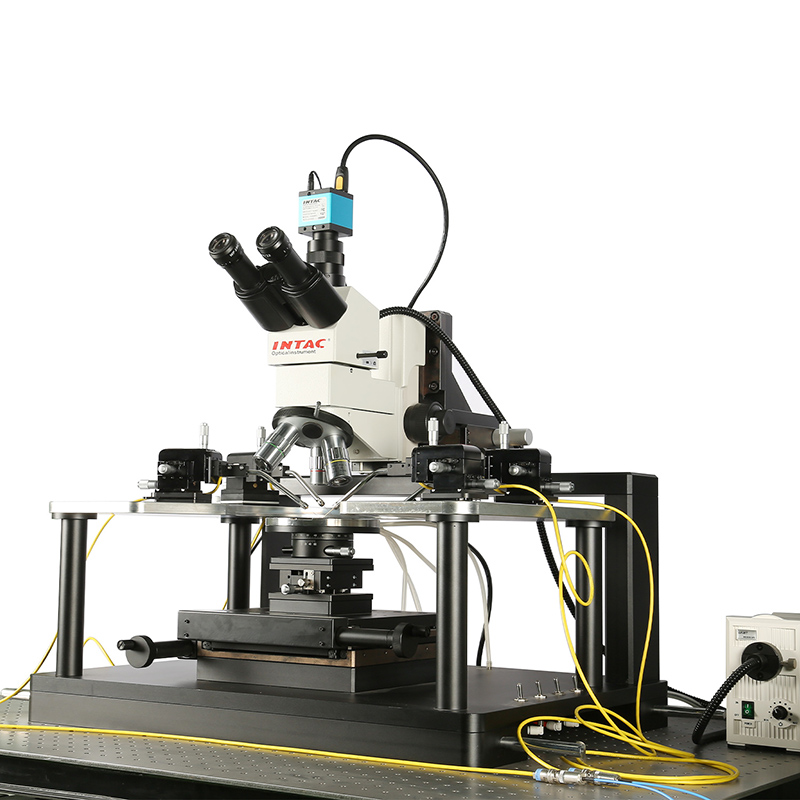

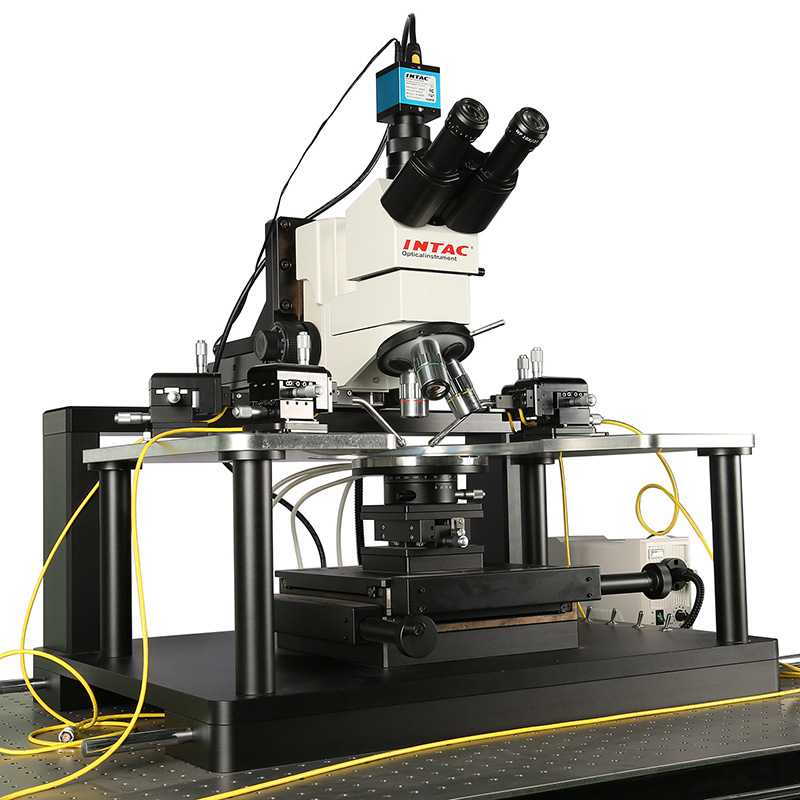

تتميز سلسلة PSS لمحطة التحقيق اليدوية بخصائص التشغيل المريح والدقة العالية والهيكل والأداء المستقر والتصميم المريح والتكوين متعدد الوظائف والوظائف الغنية.
1. تكوين أداء التكلفة العالية مع السعر الاقتصادي.
2. تصميم مريح لعملية مريحة.
3. هيكل معقول وعملية مستقرة.

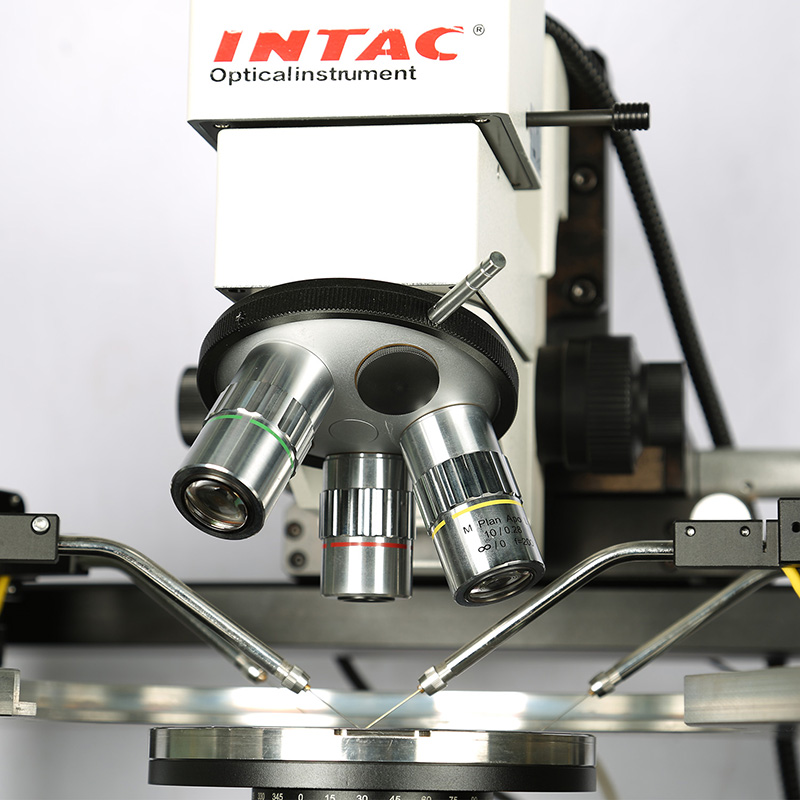

4. متوافق مع المجهر المعدني عالي التكبير ، والذي يمكن ضبطه ونقله.
5. دقة هيكل نقل المسمار ، حركة عالية الدقة للنظام.
6. دقة نقل عالية ، ودعم التحميل والترقية.
معلمات المنتج
نموذج | PSS400 | PSS600 | PSS800 | |
الأبعاد (L × W × H ، الوحدة: مم) | 550 × 600 × 640 | 580 × 680 × 640 | 650 × 780 × 750 | |
الوزن الإجمالي (الوحدة: كجم) | 70 | 80 | 90 | |
عدد قاعدة المسبار | ≤ 6 | ≤ 8 | ≤10 | |
جدول عينة | البعد | 4 ″ | 6 ″ | 8 ″ |
نطاق XY | 4 ″ × 4 ″ | 6 ″ × 6 | 8 ″ × 8 | |
نطاق Z | ضبط دقيق 10 مللي متر | |||
دقة الحركة | 10 ميكرومتر | |||
طريقة تحديد العينة | الامتزاز الفراغي | |||
وظيفة اختبار القطب الخلفي | ترقيته إلى الخلف قطب كهربائي متاح | |||
الخصائص البصرية | نطاق المجهر (الوحدة: مم) | نطاق XY 50.8 × 50.8 ، ضبط Z 50.8 مم دقيق | ||
دقة تحرك المجهر | 1 ميكرومتر | |||
وضع تبديل العدسة | الترقية إلى الرفع الهوائي السريع المتاح | |||
تكبير | 16 ~ 100X / 20 ~ 4000X | |||
عدسة | العدسة: 10x عدسة موضوعية: 5X ، 10X ، 20X ، 50X ، 100X (اختياري) | |||
بكسل CCD | 0.5 مليون / 2 مليون / 5 مليون | |||
مواصفات مسبار النقطة | نطاق XYZ (الوحدة: مم) | 12 × 12 × 12 | ||
الدقة الميكانيكية | 10μm / 2μm / 0.7μm | |||
دقة التسرب | 10pA / 100fA (تستخدم في صندوق التدريع) | |||
شكل مشترك | رأس موزة / مشبك تمساح / محوري / ثلاثي المحاور |
التطبيقات
شدة الضوء واختبار الطول الموجي لـ LD / LED / PD ، واختبار القطب الكهربائي والوسادة فوق 1 ميكرومتر ، واختبار PCB وجهاز الحزمة ، واختبار خصائص IV / CV للمواد أو الجهاز ، واختبار خصائص التردد العالي للجهاز (حتى 300 جيجا هرتز تردد) ، واختبار RF ، إلخ
