قرص ماركس
CAIDAO

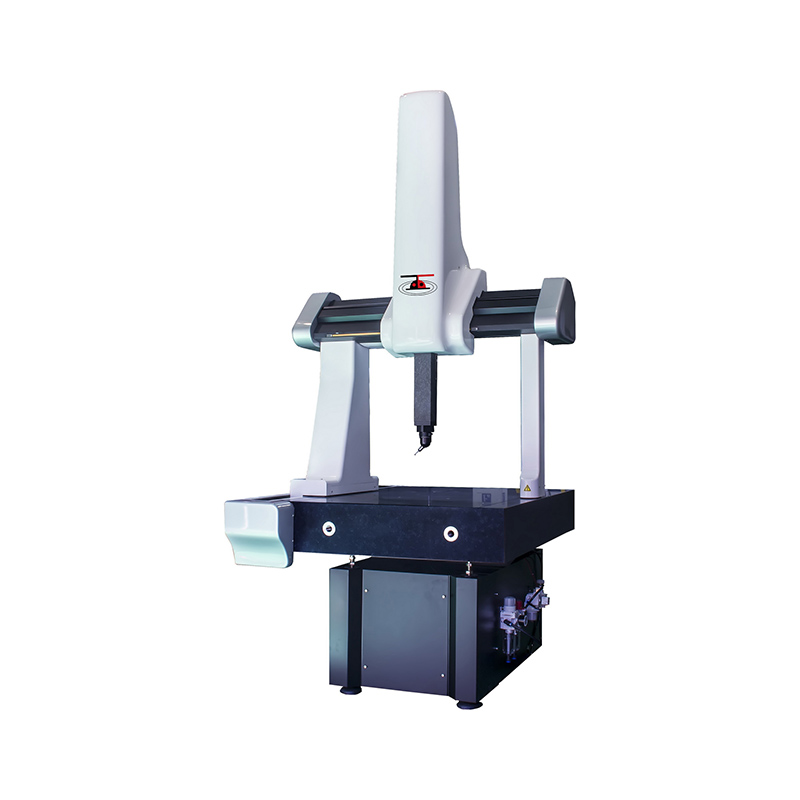

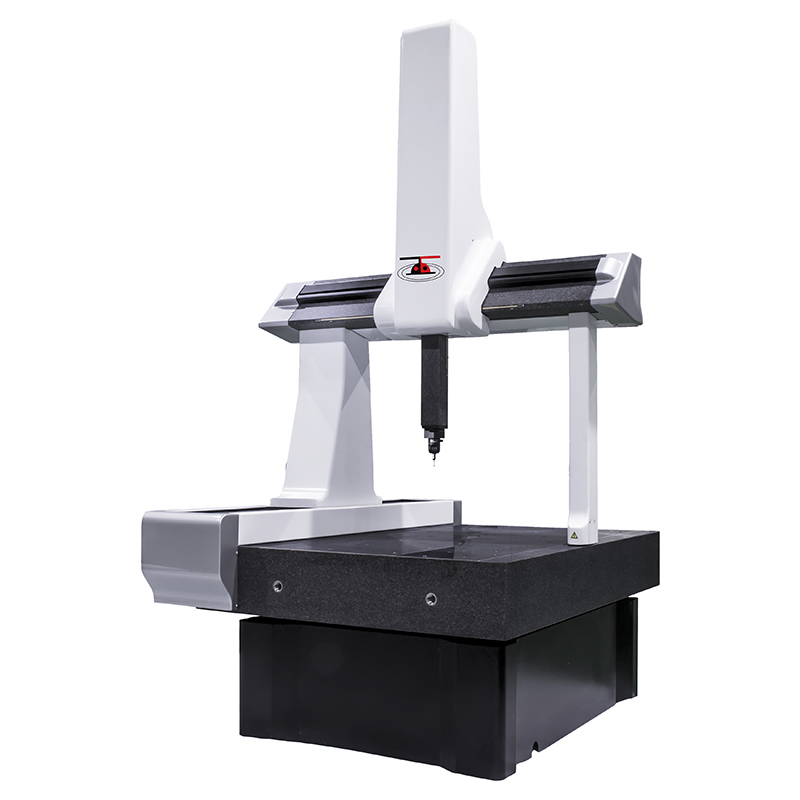

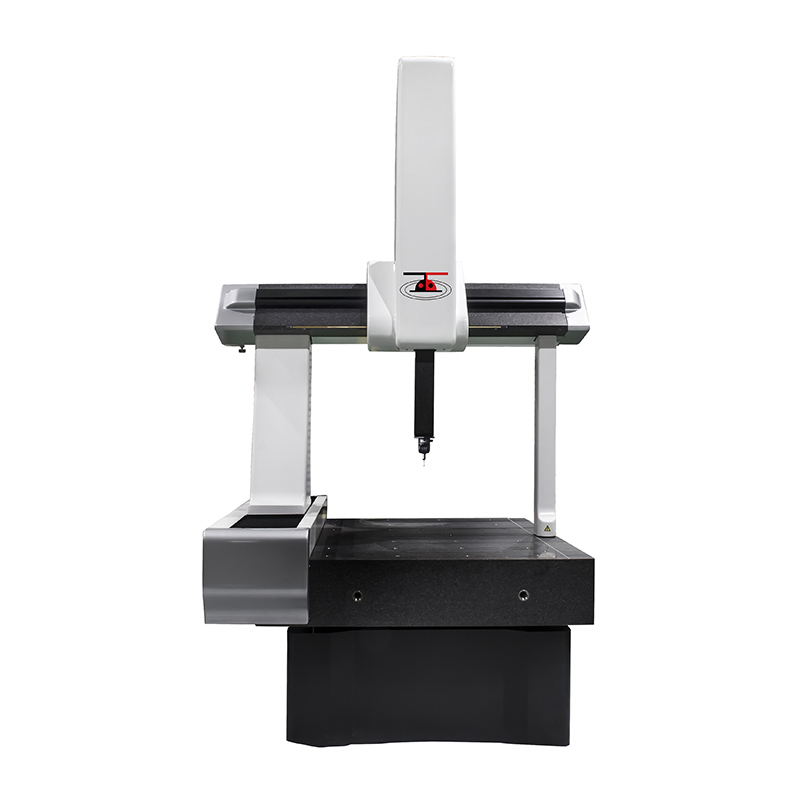

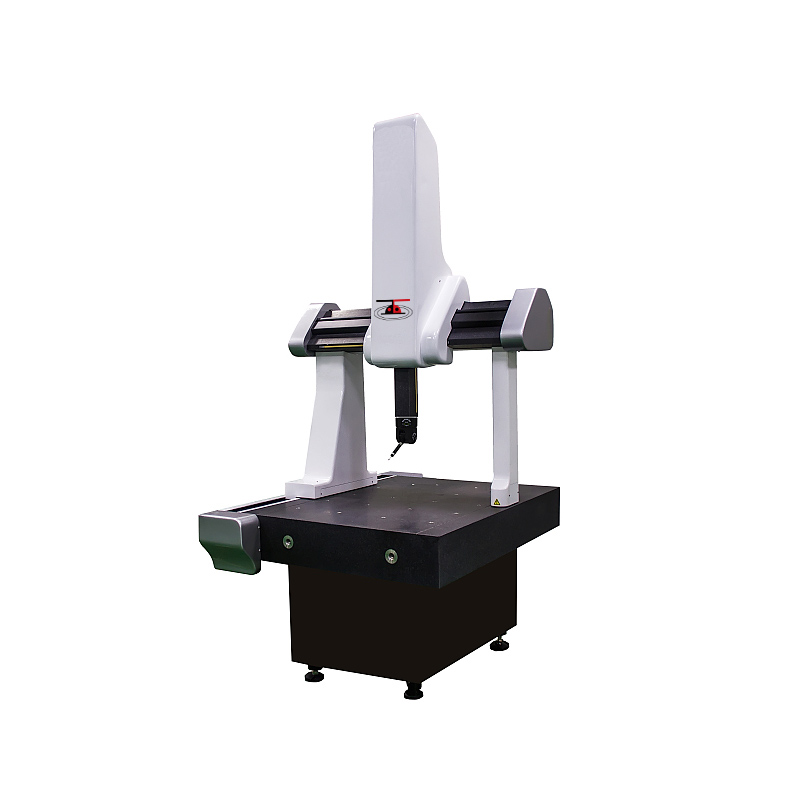

آلة القياس ثلاثية الإحداثيات CNC من سلسلة CD-MarxS عبارة عن معدات قياس مرنة عالية الدقة ، وقادرة على إكمال أي مهمة قياس وكشف بسرعة وفعالية.يمكن أن يلبي الكثير من احتياجات القياس من خلال مطابقة العديد من تحقيقات المسح والتحريك ، بحيث يكون نظام قياس موجزًا وسريعًا وفعالًا وبدقة عالية.
1. هناك 3 أنواع من هيكل الآلة على آلة سلسلة CD-MarxS رفيعة المستوى ، والتي يمكن أن تلبي احتياجات القياس والكشف بشكل شامل.
2. هيكل الحركة العملاقة ، منضدة العمل المتكاملة تجعل الآلة تتمتع بقدرة تحمل قوية لمساحة واسعة لوضع الشغل وتحميل وتفريغ مريح.
3. تصميم الاهتزاز المنفصل لنظام القيادة يمكن أن يقلل من تأثيرات دقة القياس بسبب اهتزاز الآلة ، على الرغم من أن الآلة تتحرك بسرعة عالية.
4. يتم اعتماد محرك الحزام المتزامن عالي الأداء عن طريق المحاور الثلاثة ، وبالتالي ، ليس فقط الحصول على سرعة الحركة العالية لتحسين كفاءة القياس ، ولكن أيضًا تقليل القصور الذاتي الدوراني إلى أقصى حد لتحسين تسريع الحركة.
5. إن عملية الفحص والمعالجة الجديدة لسكك توجيه الجرانيت التي تم تطويرها بشكل مشترك من قبل مصنع الجرانيت المحترف متاحة ، بحيث يتم تحسين دقة المعالجة للسكك الحديدية الجرانيت إلى درجة جديدة.
6. إن تعويم الهواء المضاد للدوران المحسن على المحور Z بتصميم خاص يوفر قدرة أفضل على مقاومة الدوران للمحور Z ، وبالتالي تقليل خطأ الدوران للمحور Z في مواضع الارتفاع المختلفة.
7. أسطوانة توازن الجاذبية المنخفضة الاحتكاك الخاصة ، المصنوعة خصيصًا من قبل شركة Festo الألمانية ، يمكنها تحسين استقرار المحور Z عند التشغيل.
8. يعتمد نظام الزنبرك غير الخطي المتقدم على الملحقات المستوردة ، والتي يمكن أن تقلل إلى حد كبير أي تأثير ناتج عن الحد الأدنى من الخطأ من سكة التوجيه.
9. جهاز فحص مصدر الهواء الرقمي الكامل يعزز الحساسية لفحص موجة مصدر الهواء ، ويقلل من أي تأثير من مصدر الهواء نحو دقة القياس.
10. سلسلة الطاقة المستوردة منخفضة الاحتكاك الخالية من الضوضاء تقلل من تداخل القوة الخارجية لمحور الحركة ، وفي نفس الوقت ، تحسن المرونة والموثوقية لمحور الحركة.
MODEL | قرص ماركس | 654 | 866 | 1086 | 1286 | 1586 |
نطاق القياس (مم) | X | 500 | 600 | 800 | 800 | 800 |
Y | 600 | 800 | 1000 | 1200 | 1500 | |
Z | 400 | 600 | 600 | 600 | 600 | |
Dimensions (مم) | L | 1420 | 1740 | 1940 | 2140 | 2440 |
W | 1135 | 1420 | 1620 | 1620 | 1620 | |
H | 2310 | 2760 | 2760 | 2760 | 2760 | |
MPEe | (ميكرومتر) L: مم | 1.5 + لتر / 300 ~ 2.3 + لتر / 300 | 1.7 + لتر / 300 ~ 2.6 + لتر / 250 | 1.7 + لتر / 300 ~ 2.7 + لتر / 250 | 1.7 + لتر / 300 ~ 2.7 + لتر / 250 | 1.7 + لتر / 300 ~ 2.7 + لتر / 250 |
سوبى الهواء | (مبا) | 0.6-0.8 | ||||
ماكس | كلغ | 500 | 800 | 1000 | 1000 | 1000 |
وزن | كلغ | 900 | 1300 | 1700 | 1900 | 2200 |
ملاحظة: تختلف دقة الجهاز بنفس المواصفات وفقًا للتكوين.قد يتم تحديث المعلمات الفنية ومظهر المنتج أثناء تنفيذ هذا الإصدار من العينة دون إشعار مسبق.
تُستخدم CMM بشكل أساسي في قياس الأبعاد عالية الدقة لأجزاء الآلات الدقيقة ، بالإضافة إلى حجم مساحة قياس سطح الأجزاء وتعقيدها ، ومجالات التطبيق الرئيسية بما في ذلك تصنيع السيارات ، ومعالجة الآلات ، والأجهزة 3C والدقة ، والفضاء والطيران ، وما إلى ذلك ، تستخدم على نطاق واسع في مجال آخر من الآلات الدقيقة.
