INTJ-51D
CAIDAO

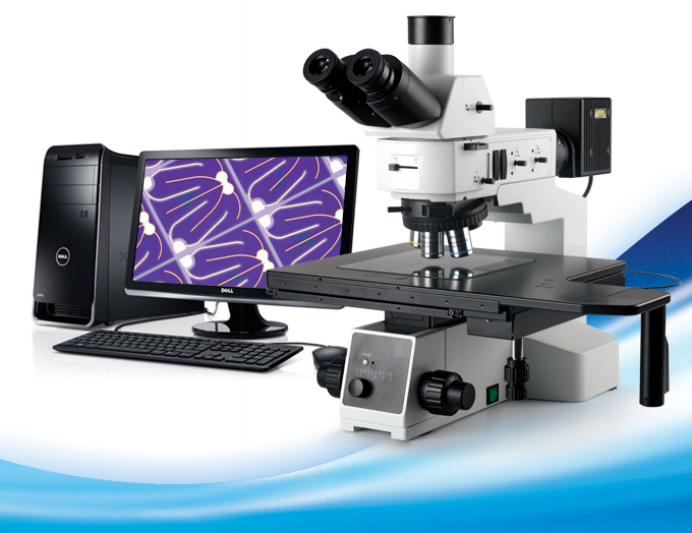

INTJ-51D هو نظام إضاءة جديد ونظام بصري لسلسلة مجهر الدراسة RX بإضاءة موحدة وتصوير واضح.يمكن للتصميم المذهل لإطار الكاميرا الذهبي الكبير تحميل منصة العمل الكبيرة مقاس 8 بوصات ، بهيكل ميكانيكي مستقر ومبتكر لتلبية طلب السوق الاحترافي.
5W LED عالي الطاقة ، المجهز بمرآة التركيز NA0.5 ، يمكنه اختراق الإضاءة ومراقبة شاشة LCD الملونة وحافة إطار الجهاز ، إلخ.
يتم التحكم بشكل مستقل في إضاءة ناقل الحركة والإضاءة العاكسة ، والتي يمكن أن تضيء في نفس الوقت أو بشكل منفصل.

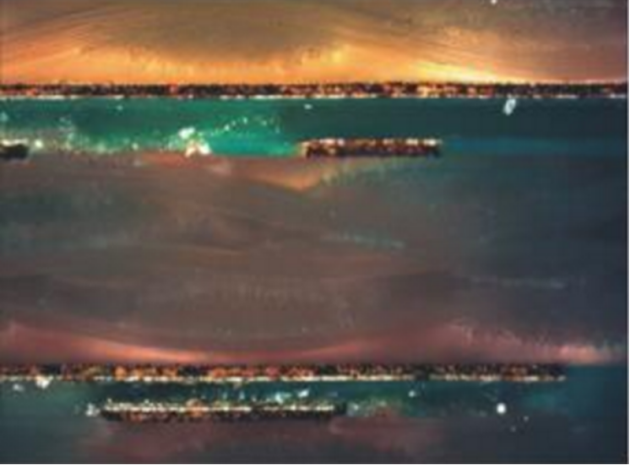

LCD 10X ضوء مرسل）
يمكن لنظام الإضاءة العاكسة ، المجهز بعدسة غير متناهية من المجال المسطح اللامتناهي المصمم حديثًا مسافة عمل طويلة ، الحصول على صور دقيقة واضحة ومسطحة ومشرقة عالية الجودة من الأوقات المنخفضة إلى المرتفعة.

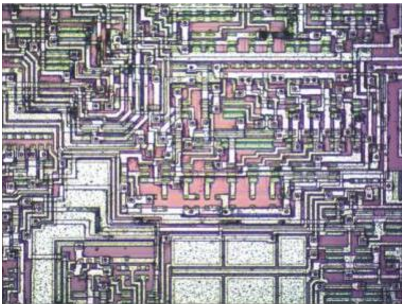

دائرة متكاملة 5X مجال مفتوح

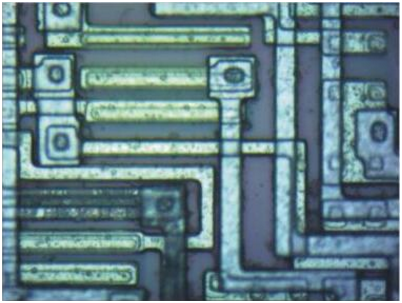

دائرة متكاملة 100X مجال مفتوح

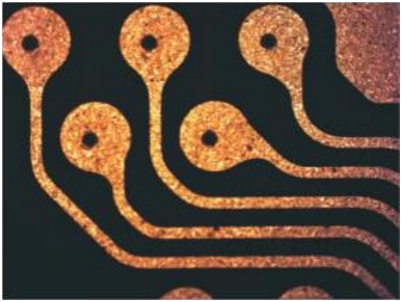

المقطع العرضي لثنائي الفينيل متعدد الكلور في ضوء مستقطب 20X

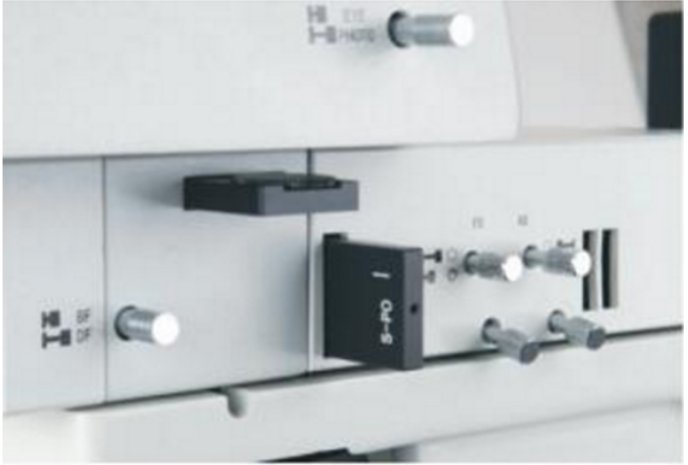

أدخل مرآة البداية ولوحة قابس المرآة في موضع الإضاءة وقم بعمل ملاحظة مستقطبة بسيطة. يمكن تقسيم المجهر إلى نوعين ثابتين ودوران 360 درجة.

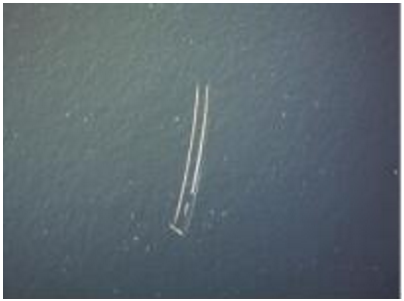

FPC 10X Dark Field المراقبة
من خلال سحب قضيب سحب إضاءة المجال المظلم إلى الموضع المحدد ، يمكن استخدام وظيفة المجال المظلم لملاحظة الخدوش المختلفة والشوائب والعيوب الدقيقة الأخرى على سطح الكائن.تقتصر وظيفة المجال المظلم على طراز INTJ-51D.
4. رصد التداخل التفاضلي مدينة دبي للإنترنت
على أساس الاستقطاب المتعامد ، يمكن إدخال DIC عن طريق منشور التداخل التفاضلي DIC. باستخدام تقنية DIC ، يمكن أن ينتج عن الاختلاف الصغير في سطح العدسة الموضوعية تأثير إرتياح واضح ، ويحسن بشكل كبير تباين الصورة.
تم تصميم 5X و 10X و 20X خصيصًا لمدينة دبي للإنترنت ، مما يجعل تداخل مجال الرؤية بأكمله متسقًا.تأثير التداخل التفاضلي ممتاز جدًا ، كما أن تأثير DIC للعدسة الموضوعية عالية الطاقة مثالي أيضًا.

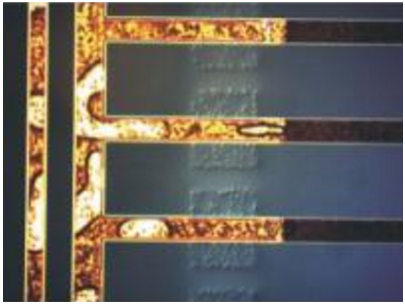

الجسيمات الموصلة 20X مدينة دبي للإنترنت
ويفر 50X مدينة دبي للإنترنت
النظام البصري | توحيد النظام البصري للاختلاف اللوني البعيد |
طريقة المراقبة | حقل مفتوح / حقل مظلم / مستقطب / مدينة دبي للإنترنت |
أنبوب المراقبة | 30 درجة إمالة ، مثل ، أنبوب مراقبة ثلاثي التمريرات بمفصلة لانهائية ، ضبط ملقط الملقط: 50-76 مم ، نسبة الفصل: 100: 0 أو 0: 100 |
30 درجة إمالة ، صورة مقلوبة ، رأس مراقبة ثلاثية التمريرات لمفصلة لانهائية ، العثور على نطاق ضبط مسافة تونغ 50-76 مم ، نسبة فصل الضوء من نوع التروس: 0: 100 أو 20:80 أو 100: 0 | |
العدسة | نقطة عالية للعين ، مجال بصري كبير للحقل المسطح PL10X / 25 مللي متر ، رؤية قابلة للتعديل ، مع لوحة تعليم متقاطعة بمقياس واحد |
عالية نقطة العين مجال بصري كبير حقل مسطح مرآة PL10X / 26.5mm ، رؤية قابلة للتعديل ، مع لوحة علامات متقاطعة ذات مقياس واحد | |
هدف | الهدف الذهبي (5X ، 10x ، 20X ، 50X ، 100X) |
هدف المجال المفتوح الطويل اللانهائي (5X ، 10X ، 20X ، 50X ، 100X) | |
الصراف | محول المجال الخفيف ذو الفتحات الخمسة مع فتحة مدينة دبي للإنترنت |
محول مفتوح المجال بستة فتحات مع فتحة مدينة دبي للإنترنت | |
فتح محول المجال سبعة ثقوب ، مع فتحة مدينة دبي للإنترنت | |
آلية التركيز | إطار عاكس ، آلية التركيز المحوري الصغيرة الأمامية ذات الوضع المنخفض للجهة الأمامية.مع جهاز شد ضبط منزلق وجهاز حد أعلى عشوائي ؛نظام جهد عريض مدمج 100-240 فولت ، مع ضبط السطوع على تطور غامق وإعادة ضبط الالتواء |
عاكس مجال الضوء مع فتحة متغيرة ، فتحة مجال ، مركز قابل للتعديل ؛جهاز تبديل إضاءة مجال الضوء ؛فتحة مرشح اللون وفتحة المستقطب | |
جدول الهدف | منصة حركة ميكانيكية ثلاثية الطبقات مقاس 8 بوصات مع عقرب منخفض X و Y ؛525mmx330mm ، نطاق الحركة: 210mmx210mm ؛مع مقبض القابض للحركة السريعة في نطاق السفر الكامل ؛منصة زجاجية (للانعكاس) |
نظام الإضاءة العاكسة | عاكس مجال الضوء مع فتحة متغيرة ، فتحة مجال ، مركز قابل للتعديل ؛جهاز تبديل إضاءة مجال الضوء ؛فتحة مرشح اللون وفتحة المستقطب |
التصوير الفوتوغرافي وتسجيل الفيديو | جهاز استقبال كاميرا 0.5X / 0.65X / 1X ، واجهة من النوع C ، تركيز قابل للتعديل |
آخر | بدء قابس المرآة ، إدراج المرآة الثابتة ، قابس مرآة دوار 360 درجة ؛مكون التداخل التفاضلي DIC ؛مجموعة مرشح التداخل للانعكاس ؛ميكرومتر عالي الدقة |
