INTJ-51M
CAIDAO

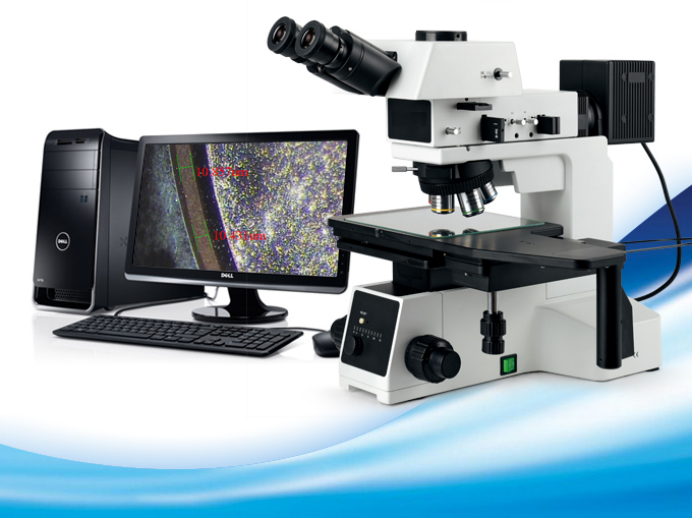

تم تصميم جميع عمليات مجهر فحص أشباه الموصلات INTJ-51M وفقًا لبيئة العمل لتقليل إجهاد المشغل.يسمح تصميمه المكون من وحدات بمجموعة مجانية من وظائف النظام.وهي تغطي مجموعة متنوعة من وظائف المراقبة مثل المجال الساطع ، والحقل المظلم ، والإضاءة المائلة ، والاستقطاب ، والتداخل التفاضلي DIC ، وما إلى ذلك ، ويمكن تحديدها وفقًا للتطبيق الفعلي.
تحتوي أسطوانة مراقبة العين الثلاثة ذات مفصل الصورة الإيجابية على نفس اتجاه التصوير مثل الاتجاه الفعلي للكائن ، والاتجاه المتحرك للكائن هو نفس الاتجاه المتحرك لمستوى الصورة ، وهو مناسب للمراقبة والتشغيل.
تصميم منصة مسطحة بحجم 6 بوصات ، 158 مم × 158 مم ، والتي يمكن استخدامها للكشف عن رقاقة أو FPD بالحجم المقابل ، وكذلك للكشف عن مجموعة العينات الصغيرة الحجم.
يعتمد المحول على تصميم محمل دقيق ، مما يجعل الدوران يشعر بالخفة والراحة ، ولديه دقة عالية في تحديد المواقع المتكرر.يتم أيضًا التحكم جيدًا في تركيز العدسة الموضوعية بعد التحويل.يمكن تكوين المحول بمواضع الفتحات المختلفة وفقًا للاحتياجات.
يضمن جسم المجهر بدرجة الفحص الصناعي ومركز الثقل المنخفض والصلابة العالية والإطار المعدني عالي الاستقرار المقاومة الزلزالية واستقرار التصوير للنظام.
يمكن أن تتكيف آلية التركيز المحورية ذات الضبط الدقيق الأمامي المنخفض ، ومحول جهد عريض مدمج 100-240 فولت ، مع جهد شبكة الطاقة في مناطق مختلفة.تم تصميم نظام تبريد دوران الهواء داخل القاعدة ، والذي لن يسخن الحامل بعد الاستخدام طويل الأمد.
طرق المراقبة الاختيارية | المجال الساطع / المجال المظلم / الضوء المستقطب / مدينة دبي للإنترنت / الضوء المرسل |
النظام البصري | نظام بصري لانهائي لتصحيح الانحراف اللوني |
العدسة | عدسة PL10X / 22 ذات مجال مسطح عالي نقطة العين |
هدف | LMPL-BD الهدف المعدني لمسافات العمل الطويلة بلا حدود 5X 10X 、 20X 、 50X 、 100X (اختياري) |
أنبوب المراقبة | أسطوانة مراقبة الصورة الإيجابية ، 25 درجة مفصلية ثلاث عيون ، نسبة طيفية ، مجهر: ثلاث عيون = 100: 0 أو 0: 100 |
محول | 5 فتحات إمالة في المحول مع فتحة DIC |
منصة | منصة متحركة ميكانيكية ثلاثية الطبقات 6 "، شوط انعكاس 158 × 158 مم ، ضربة نقل: 100 × 100 مم ، عجلات يدوية متحركة X و Y ، مع مقبض القابض ، يمكن أن تتحرك بسرعة. |
جسم المجهر | محوري الضبط الدقيق الخشن ، شوط الضبط الخشن 33 مم ، دقة الضبط الدقيقة 0.001 مم ، مع الحد الأعلى لآلية الضبط الخشنة وجهاز الضبط المرن.مدمج في محول جهد واسع 90-240 فولت ، خرج طاقة مزدوج. |
نظام الإنارة الانعكاسية | مع مجال الرؤية المتغير والحجاب الحاجز للفتحة ، يمكن تعديل المركز ؛مع فتحة مرشح اللون وفتحة جهاز الاستقطاب ؛مع قضيب تبديل الإضاءة قطري.مصباح هالوجين 12v100w مع شدة إضاءة قابلة للتعديل باستمرار (يجب استخدام جسم مجهر MX-6R عند اختيار هذه المجموعة من أجهزة الإضاءة). |
نظام إضاءة ناقل الحركة (اختياري) | مصباح LED واحد عالي الطاقة 5 وات ، أبيض ، شدة ضوء قابلة للتعديل بشكل مستمر.مكثف NA 0.5 مع فتحة متغيرة الحجاب الحاجز. |
تم تصميم جميع عمليات مجهر فحص أشباه الموصلات INTJ-51M وفقًا لبيئة العمل لتقليل إجهاد المشغل.يسمح تصميمه المكون من وحدات بمجموعة مجانية من وظائف النظام.وهي تغطي مجموعة متنوعة من وظائف المراقبة مثل المجال الساطع ، والحقل المظلم ، والإضاءة المائلة ، والاستقطاب ، والتداخل التفاضلي DIC ، وما إلى ذلك ، ويمكن تحديدها وفقًا للتطبيق الفعلي.
تحتوي أسطوانة مراقبة العين الثلاثة ذات مفصل الصورة الإيجابية على نفس اتجاه التصوير مثل الاتجاه الفعلي للكائن ، والاتجاه المتحرك للكائن هو نفس الاتجاه المتحرك لمستوى الصورة ، وهو مناسب للمراقبة والتشغيل.
تصميم منصة مسطحة بحجم 6 بوصات ، 158 مم × 158 مم ، والتي يمكن استخدامها للكشف عن رقاقة أو FPD بالحجم المقابل ، وكذلك للكشف عن مجموعة العينات الصغيرة الحجم.
يعتمد المحول على تصميم محمل دقيق ، مما يجعل الدوران يشعر بالخفة والراحة ، ولديه دقة عالية في تحديد المواقع المتكرر.يتم أيضًا التحكم جيدًا في تركيز العدسة الموضوعية بعد التحويل.يمكن تكوين المحول بمواضع الفتحات المختلفة وفقًا للاحتياجات.
يضمن جسم المجهر بدرجة الفحص الصناعي ومركز الثقل المنخفض والصلابة العالية والإطار المعدني عالي الاستقرار المقاومة الزلزالية واستقرار التصوير للنظام.
يمكن أن تتكيف آلية التركيز المحورية ذات الضبط الدقيق الأمامي المنخفض ، ومحول جهد عريض مدمج 100-240 فولت ، مع جهد شبكة الطاقة في مناطق مختلفة.تم تصميم نظام تبريد دوران الهواء داخل القاعدة ، والذي لن يسخن الحامل بعد الاستخدام طويل الأمد.
طرق المراقبة الاختيارية | المجال الساطع / المجال المظلم / الضوء المستقطب / مدينة دبي للإنترنت / الضوء المرسل |
النظام البصري | نظام بصري لانهائي لتصحيح الانحراف اللوني |
العدسة | عدسة PL10X / 22 ذات مجال مسطح عالي نقطة العين |
هدف | LMPL-BD الهدف المعدني لمسافات العمل الطويلة بلا حدود 5X 10X 、 20X 、 50X 、 100X (اختياري) |
أنبوب المراقبة | أسطوانة مراقبة الصورة الإيجابية ، 25 درجة مفصلية ثلاث عيون ، نسبة طيفية ، مجهر: ثلاث عيون = 100: 0 أو 0: 100 |
محول | 5 فتحات إمالة في المحول مع فتحة DIC |
منصة | منصة متحركة ميكانيكية ثلاثية الطبقات 6 "، شوط انعكاس 158 × 158 مم ، ضربة نقل: 100 × 100 مم ، عجلات يدوية متحركة X و Y ، مع مقبض القابض ، يمكن أن تتحرك بسرعة. |
جسم المجهر | محوري الضبط الدقيق الخشن ، شوط الضبط الخشن 33 مم ، دقة الضبط الدقيقة 0.001 مم ، مع الحد الأعلى لآلية الضبط الخشنة وجهاز الضبط المرن.مدمج في محول جهد واسع 90-240 فولت ، خرج طاقة مزدوج. |
نظام الإنارة الانعكاسية | مع مجال الرؤية المتغير والحجاب الحاجز للفتحة ، يمكن تعديل المركز ؛مع فتحة مرشح اللون وفتحة جهاز الاستقطاب ؛مع قضيب تبديل الإضاءة قطري.مصباح هالوجين 12v100w مع شدة إضاءة قابلة للتعديل باستمرار (يجب استخدام جسم مجهر MX-6R عند اختيار هذه المجموعة من أجهزة الإضاءة). |
نظام إضاءة ناقل الحركة (اختياري) | مصباح LED واحد عالي الطاقة 5 وات ، أبيض ، شدة ضوء قابلة للتعديل بشكل مستمر.مكثف NA 0.5 مع فتحة متغيرة الحجاب الحاجز. |
