CD- ماركسل
CAIDAO

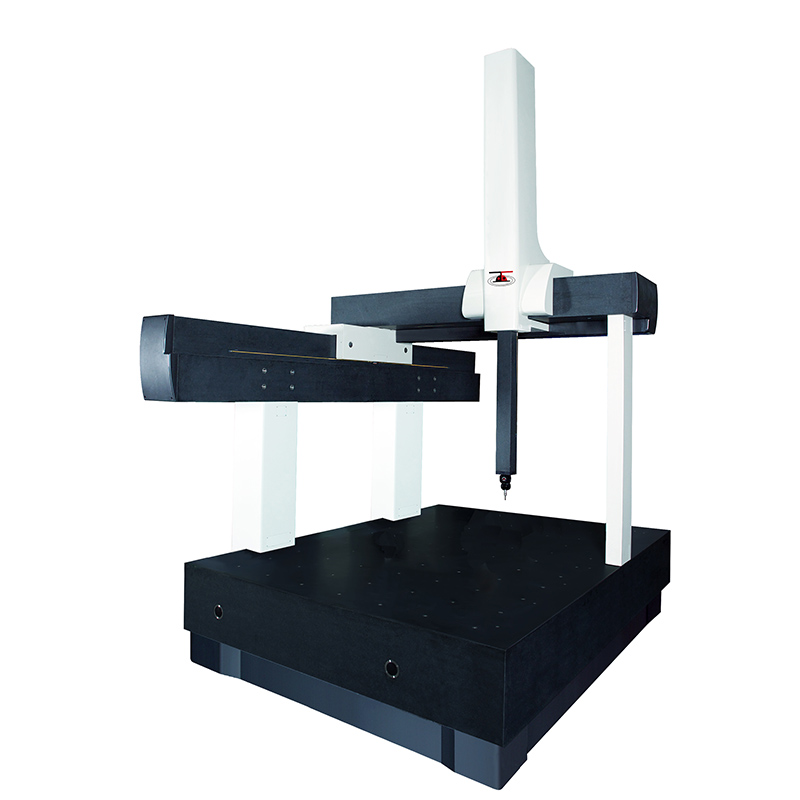

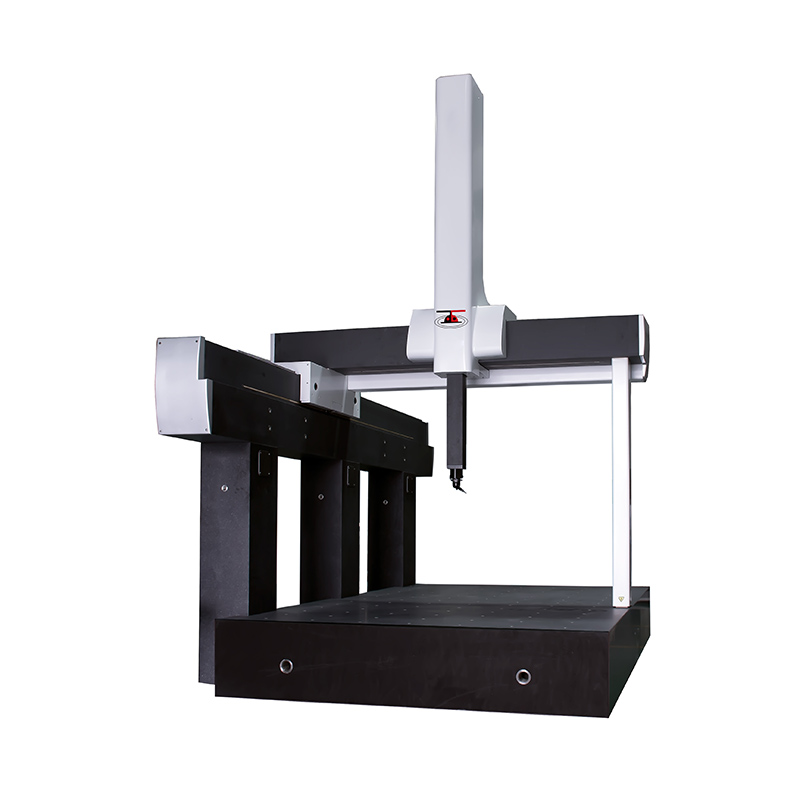

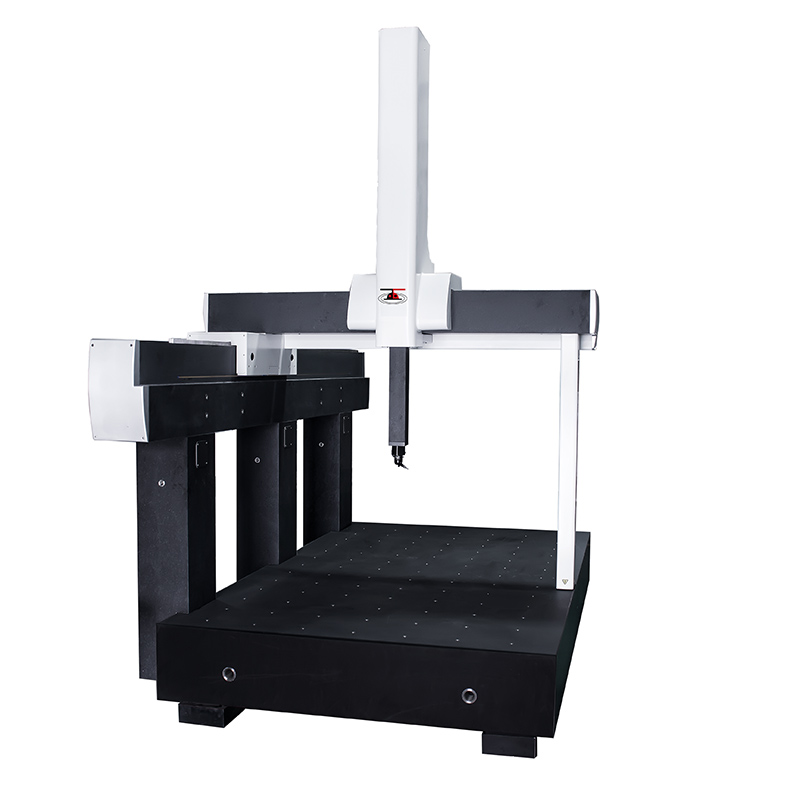

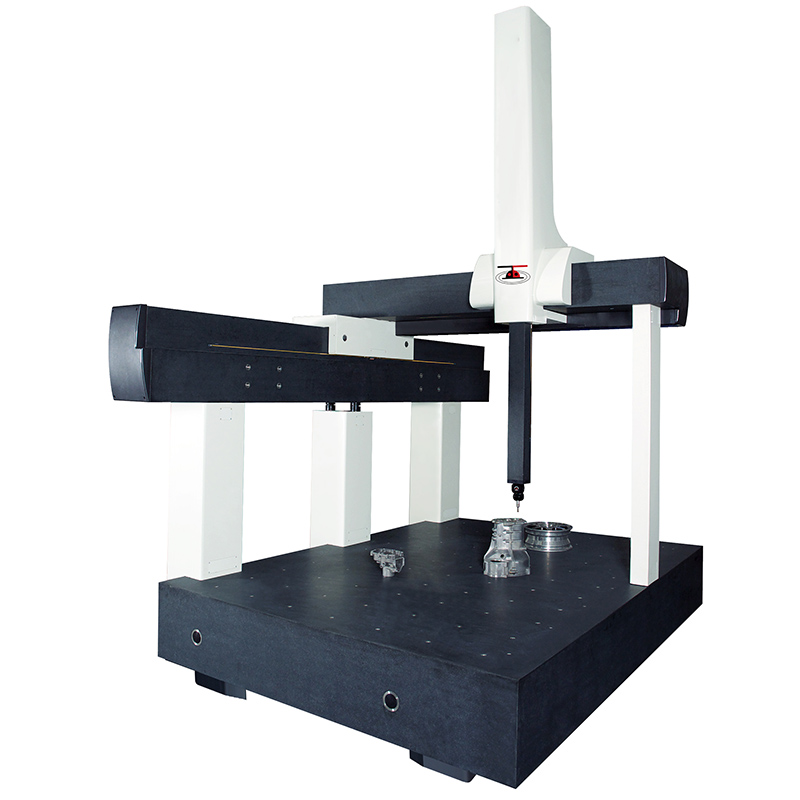

تم تصميم سلسلة CD-MarxL خصيصًا لفحص قطع العمل على نطاق واسع ، ويتميز هيكلها المرتفع من جانب واحد بديناميكيات عالية واستقرار ، وبالتالي تلبية متطلبات القياس والتحقق من الجودة بشكل شامل من تصنيع السيارات والقوالب الكبيرة وقطع الغيار الدقيقة.
1. منضدة العمل المصنوعة من الجرانيت المتكاملة تجعل الآلة تتميز بالصلابة الجيدة ، قدرة التحمل القوية ، مساحة وضع الشغل العريضة ، التحميل والتفريغ المريحين.
2. تم اعتماد النمط الهيكلي المرتفع عن طريق سكة التوجيه الرئيسية ذات الاتجاه Y ، بحيث يتم تقليل القصور الذاتي للأجزاء المتحركة ، وأجزاء النقل أقرب إلى مركز القصور الذاتي ، وحتى إذا تم توفير آلة القياس ذات المواصفات الكبيرة ، يمكن أيضًا ضمان خصائص الحركة الجيدة واستقرار الدقة.
3. تم تصميم سكة التوجيه الرئيسية لتكون أطول من أجل زيادة امتداد محمل الهواء التوجيهي ، وتحسين دقة التوجيه لقضيب التوجيه الرئيسي بشكل كبير.يستخدم المحور الأطول قيادة عالية الدقة على شكل أسنان ، مما يضمن صلابة نقل جيدة إلى حد ما.يعتمد المحور الثاني على أحزمة متزامنة عالية الأداء ، والتي لا تهدف فقط إلى الحصول على سرعة حركة سريعة لزيادة كفاءة القياس ، ولكن أيضًا لتقليل القصور الذاتي للإرسال إلى أقصى حد لتحسين تسريع الحركة.
4. يعتمد المحور Z جهاز التوازن الهوائي القابل للتعديل ، والذي يمكنه تعديل الموازنة مع المرفق على الرغم من أنه مجهز بأنظمة مسبار مختلفة ، بحيث يمكن أن يصل إلى أفضل حالة.
MODEL | CD- ماركسل | 201512 | 251512 | 301512 |
نطاق القياس (مم) | X | 1500 | 1500 | 1500 |
Y | 2000 | 2500 | 3000 | |
Z | 1200 | 1200 | 1200 | |
Dimensions (مم) | L | 3250 | 3750 | 4250 |
W | 2450 | 2450 | 2450 | |
H | 3900 | 3900 | 3900 | |
MPEe | (ميكرومتر) L: مم | 3.2 لتر / 330 ~ 4.2 + لتر / 200 | ||
سوبى الهواء | (مبا) | 0.6-0.8 | ||
ماكس | كلغ | 2400 | 2600 | 2800 |
وزن | كلغ | 8000 | 9000 | 10000 |
ملاحظة: تختلف دقة الجهاز بنفس المواصفات وفقًا للتكوين.قد يتم تحديث المعلمات الفنية ومظهر المنتج أثناء تنفيذ هذا الإصدار من العينة دون إشعار مسبق. | ||||
يتم استخدام CMM بشكل أساسي في قياس الأبعاد عالية الدقة لأجزاء الآلات الدقيقة ، وكذلك حجم مساحة قياس سطح الأجزاء وتعقيدها.ومجالات تطبيقه الرئيسية تشمل تصنيع السيارات ، معالجة الآلات ، 3C والأجهزة الدقيقة ، الفضاء والطيران ، إلخ. كما أنها تستخدم على نطاق واسع في مجال آخر من الآلات الدقيقة.
