| الكمية: | |
|---|---|

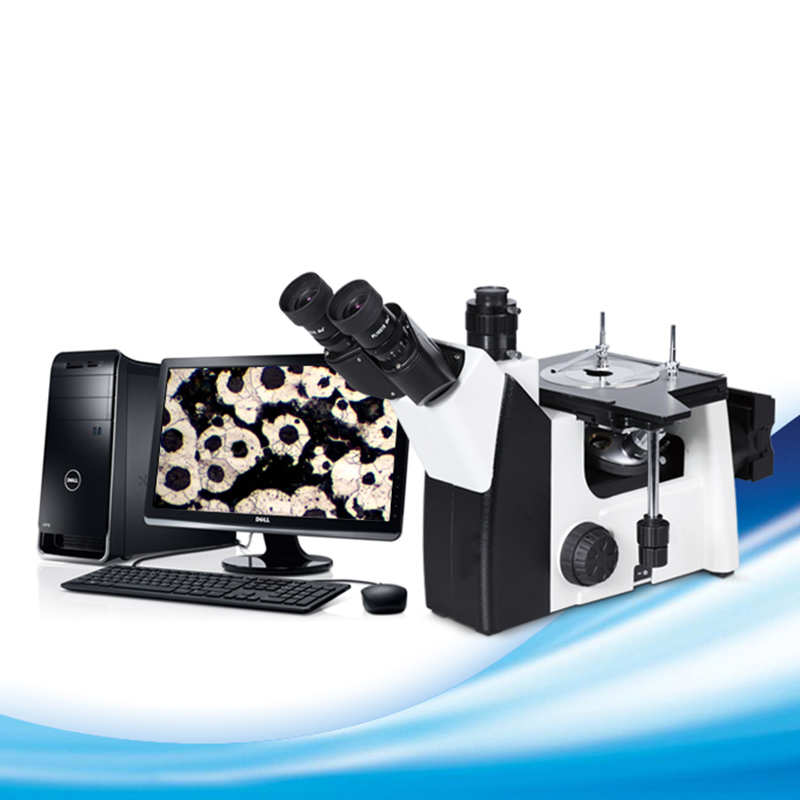

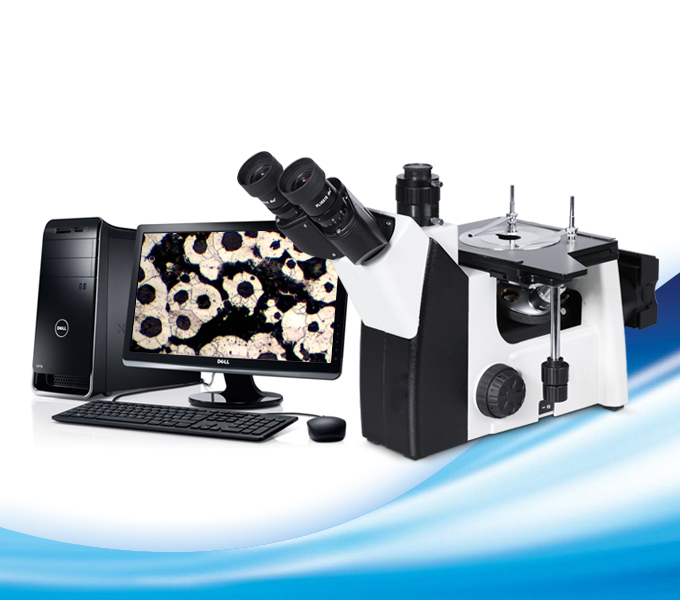

يتميز مجهر تحليل المواد INTC-L200HD بالتشغيل البسيط والملحقات الكاملة.يستخدم على نطاق واسع في التدريس والبحث العلمي والتحليل المعدني واكتشاف رقاقة السيليكون أشباه الموصلات والتحليل الجيولوجي للمعادن والقياس الهندسي ومجالات أخرى.
تم اعتماد آلية التركيز المحوري للضبط الدقيق الخشن لليد المنخفض ، والتي يمكن تعديلها على الجانبين الأيسر والأيمن.من خلال الضبط اليدوي البسيط والمريح ، يمكن للمستخدمين بسهولة الحصول على صور واضحة ومريحة.شوط الضبط الخشن 38 مم ودقة الضبط الدقيقة 0.002 مم.
استخدم منصة كبيرة الحجم مقاس 180 × 155 مم ، ويتوافق إعداد الموضع الأيمن مع عادات التشغيل للأشخاص التقليديين.في عملية تشغيل المستخدم ، من الملائم تبديل التشغيل بين آلية التركيز وحركة المنصة ، وذلك لتزويد المستخدمين ببيئة عمل أكثر كفاءة.
نظام برمجيات تحليل المعادن عبارة عن مجموعة من أنظمة برامج الكمبيوتر التي تم تطويرها خصيصًا من قبل الوحدات أو الأفراد المشاركين في فحص المعادن.مبدأها الأساسي هو جمع الصورة المعدنية في المجهر المعدني باستخدام معدات الأجهزة مثل بطاقة الحصول على الفيديو أو الكاميرا الرقمية ، ثم معالجة الصورة وتحليلها للحصول على نتائج الفحص ذات الصلة.
بناءً على معيار الفحص ، طور النظام 139 وحدة وظيفية ، بإجمالي 438 عنصر فحص.يمكن للمستخدمين اختيار عناصر الفحص حسب الحاجة: متوسط حجم حبيبات المعدن ، التقييم المجهري للشوائب غير المعدنية ، الفحص المعدني لأكسيد النحاس المعدني الثمين ، قياس عمق طبقة نزع الكربنة ، إلخ.
1. مستوى التصنيف
1.1 التصنيف التلقائي: طالما أن هناك معايير كمية (مثل صيغة الحساب ، ونطاق النسبة المئوية ، وما إلى ذلك) في المعيار المعدني ، يمكن تحويل هذه الوحدة إلى وحدة تصنيف تلقائية.
1.2 تصنيف المقارنة: يقارن المستخدم خريطة العينة بالخريطة الموجودة في المكتبة لتحديد المستوى بشكل مصطنع.

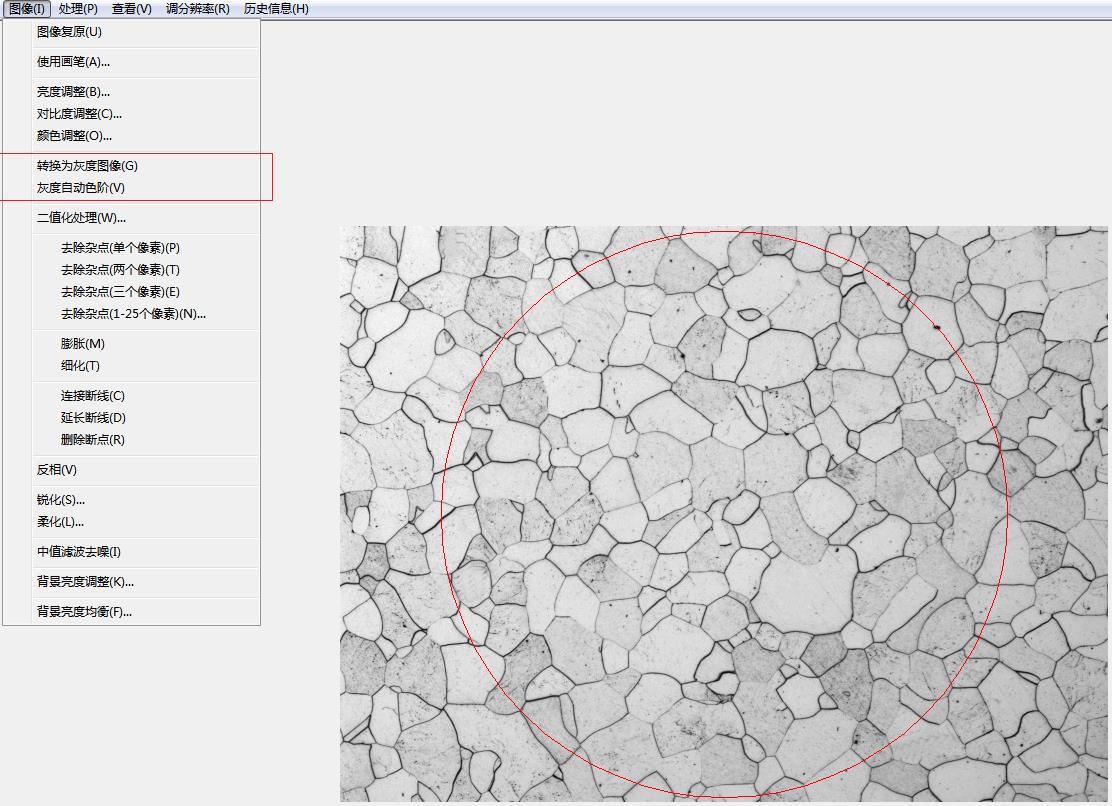

1.3 معالجة الصور: يوفر البرنامج الفرشاة ، وتعديل السطوع ، وضبط التباين ، وتعديل اللون ، والتحويل إلى صورة رمادية ، ومقياس اللون الرمادي التلقائي ، والمعالجة الثنائية ، والعكس ، والشحذ ، والتنعيم ، وتقليل ضوضاء الفلتر المتوسط ، وتعديل سطوع الخلفية ، ومعادلة سطوع الخلفية ، RGB فصل اللون ، فصل ألوان HLS ، تحويل الرمادي ، تحسين المعادلة ، التحسين الخطي ، التحسين اللوغاريتمي ، التحسين الأسي ، تجانس القيمة المتوسطة ، تحسين الحواف ، كشف الحواف ، كشف التدرج ، التمدد ، التآكل ، التشغيل المفتوح ، العملية المغلقة ، الثنائيات الحرجة ، تجزئة العتبة ، العتبة الحرجة والعتبة التراكمية والعتبة التفاضلية وقلم الإزالة وأدوات معالجة الصور الأخرى.
1.4 حفظ الصورة: يمكنك حفظ الجزء المحدد كصورة BMP أو JPG.

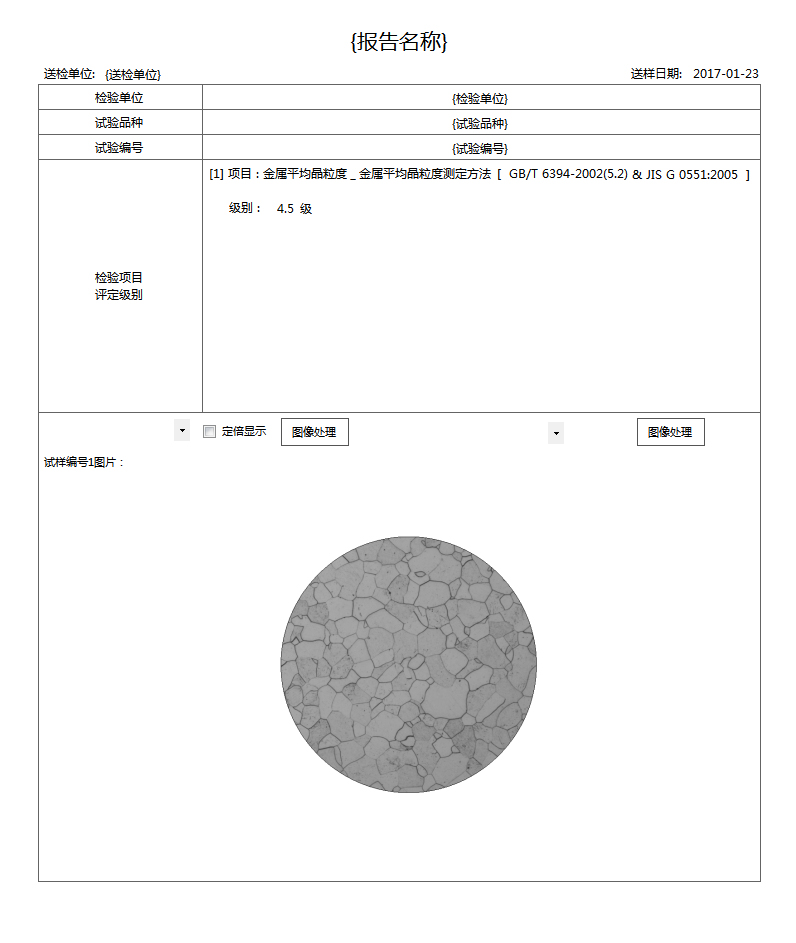

1.5 إنشاء التقرير تلقائيًا: بعد إدخال المعلومات الرسومية ، يمكن تصدير التقرير إلى تنسيقات PDF و Word و Excel.
2. القياس الهندسي
2.1 يوفر مجموعة متنوعة من أدوات القياس مثل المسافة ، والمستطيل ، والدائرة ، والمضلع ، وطول الخط المكسور ، والزاوية ، وزاوية الخط المستقيم المضمنة ، والراديان وما إلى ذلك.
2.2 تصدير البيانات: يمكن للبيانات المقاسة إنشاء تقرير قياس خاص بالصور والنص ، أو يمكن استيرادها مباشرة إلى برنامج Excel.
3. مشاهدة معرض
3.1 في قائمة "عرض المعلومات " ، هناك خياران: "مقياس " و "الحجم الفعلي " ، اللذين يمكنهما تكبير وتصغير الخريطة.
4. ثابت طباعة التكبير
4.1 توفر هذه الوحدة وظيفة طباعة التكبير الثابت لصفحات متعددة وصور متعددة.يمكن تعيين عدد الصور التي تم تحميلها والنص والمسطرة ووضع الطباعة لكل صورة بنفسك.
5. صورة فسيفساء
5.1 نظرًا لمجال رؤية المجهر المحدود ، نحصل على صورة كاملة للمنتج من خلال وظيفة فسيفساء الصورة.

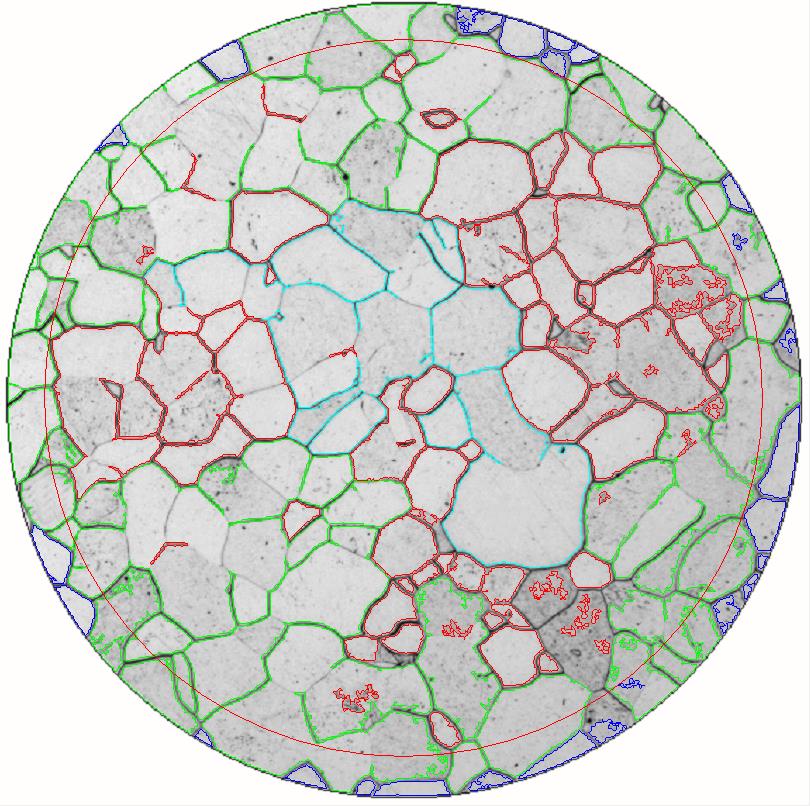

انقر فوق "التصنيف التلقائي " للدخول إلى واجهة التحليل.سيقوم البرنامج تلقائيًا بالبحث في الحبوب وحساب الدرجة والمعلمات الأخرى ذات الصلة وفقًا لمعايير البحث.

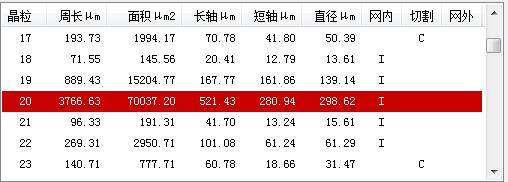

يمكن أن تحصل الحبوب التي تم البحث عنها تلقائيًا على المعلمات المورفولوجية ، ويمكن أن تحدد تلقائيًا ما هو داخل الشبكة أو خارجها وأيها خارج الشبكة.
النظام البصري | نظام بصري محدود للزيغ اللوني البعيد |
أنبوب المراقبة | إمالة بزاوية 45 درجة ، ثلاثة أنابيب مراقبة للعين ، نطاق تعديل مسافة التلميذ: 54-75 مم ، النسبة الطيفية: 80:20 |
العدسة | عدسة مجال كبيرة عالية نقطة العين PL10x / 18 مللي متر ، ميكرومتر متاح |
عدسة مجال كبيرة عالية نقطة العين WF15X / 13mm ميكرومتر المتاحة | |
العدسة الميدانية الكبيرة ذات نقطة العين العالية WF20X / 10mm ميكرومتر المتاحة | |
عدسة موضعيه او شيئيه | الهدف المعدني اللوني لمسافات طويلة للعمل المسطح (5X ، 10X ، 20X ، 50X ، 100X) |
محول | تحديد المواقع الداخلية محول أربعة ثقوب |
محول داخلي بخمسة فتحات لتحديد المواقع | |
نظام التركيز | آلية التركيز المحوري ذات الضبط الدقيق الخشن لليد المنخفض ، شوط الحركة الخشن 38 مم لكل ثورة ، دقة ضبط تصل إلى 0.002 مم. |
منصة | منصة متحركة ميكانيكية ثلاثية الطبقات ، مساحة 180 مم × 155 مم ، تحكم باليد اليمنى المنخفضة ، السكتة الدماغية: 75 مم × 40 مم. |
نظام إضاءة قطرة | نظام إضاءة كورا ، مع شريط إضاءة بفتحة متغيرة وشريط إضاءة مركزي قابل للتعديل ومجال رؤية قابل للتعديل ، وبجهد عريض قابل للتكيف 100 فولت -240 فولت ، ومصباح LED ذو لون دافئ 5 وات واحد ، وشدة إضاءة مستمرة قابلة للتعديل. |
نظام إضاءة كورا ، مع شريط إضاءة بفتحة متغيرة وشريط إضاءة مجال الرؤية المركزي القابل للتعديل ، ومصباح هالوجين عالي الجهد 100 فولت -240 فولت ، ومصباح هالوجين 6 فولت 30 وات ، وشدة إضاءة مستمرة قابلة للتعديل. | |
التصوير | 0.5X / 1X برميل الكاميرا ، واجهة من النوع C ، التركيز |
آحرون | لوحة إدراج المستقطب ، لوحة إدراج المستقطب الثابتة ، لوحة إدراج المستقطب الدوار 360 درجة ، مجموعة مرشح الألوان ، ميكرومتر عالي الدقة |
اختياري | الكمبيوتر والكاميرا وبرامج تحليل المعادن المهنية |
