INTJ-51A
CAIDAO

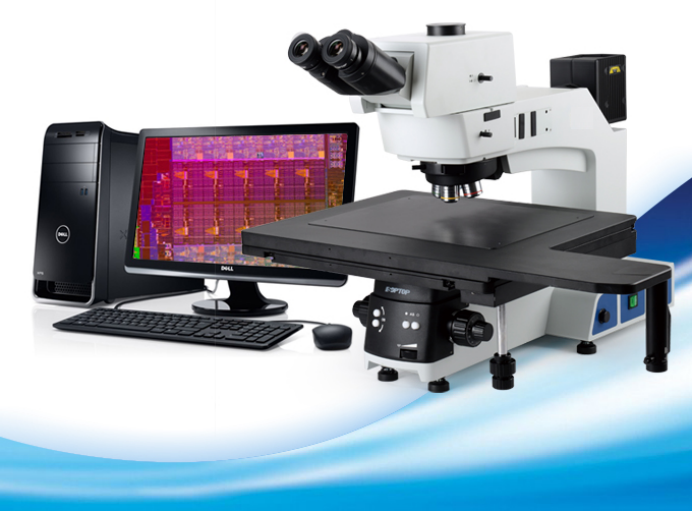

يدعم مجهر فحص أشباه الموصلات / FPD الجديد ذو المنصة الكبيرة مقاس 12 بوصة فحص رقائق ≤ 300 مم وألواح LCD مقاس 17 بوصة ، بما في ذلك الأقراص الدوارة مقاس 4 و 6 و 8 و 12 بوصة ، والتي يمكن استخدامها لفحص الرقائق بأحجام مختلفة.تم تحسين التصميم المريح لتزويد المستخدمين بتجربة تشغيل أكثر مرونة وسرعة.

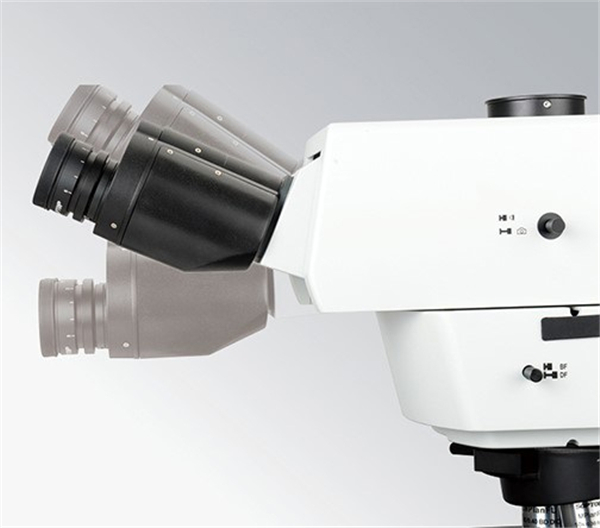

زاوية المراقبة 0-35 درجة قابلة للتعديل ، وهي مناسبة للمستخدمين من ارتفاعات مختلفة ، وتقلل من متطلبات بيئة العمل ، وتمكن مختلف المستخدمين من العثور على زاوية مراقبة جيدة ، وتقلل من الانزعاج والتعب الناجم عن العمل لفترة طويلة ، و يحسن بشكل كبير من كفاءة العمل.

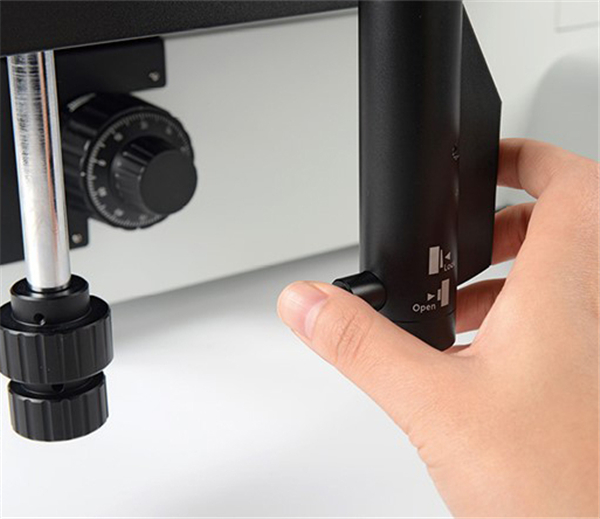

يستخدم INTJ-51A مقبض القابض.يمكن للمستخدم تحريك المنصة بمرونة عن طريق الضغط على مفتاح القابض ، دون الحاجة إلى الضغط على المقبض لفترة طويلة ؛اضغط على زر القابض لإلغاء الحركة السريعة.تجنب تنميل اليدين أثناء التشغيل لفترة طويلة وتسريع الملاحظة.يقدم INTJ-51A آلية نقل دقيقة لسكك التوجيه ، مما يجعل الحركة أخف وزنا وأكثر سلاسة ، والمنتج أكثر استقرارًا وموثوقية.

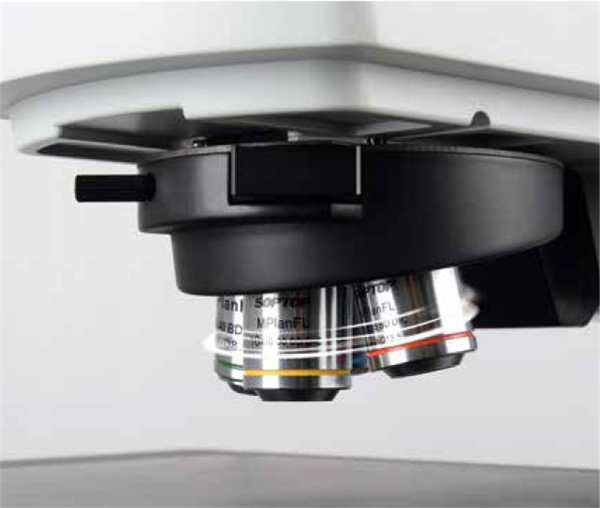

وهي مجهزة بأوضاع تبديل التروس إلى الأمام والخلف ، والتي يمكن أن تحدد بسرعة ودقة تكبير الملاحظة المطلوب ، ودقة تحديد المواقع المتكررة عالية.يعمل وضع التحويل الميكانيكي على تحسين عمر خدمة المحول بشكل فعال.

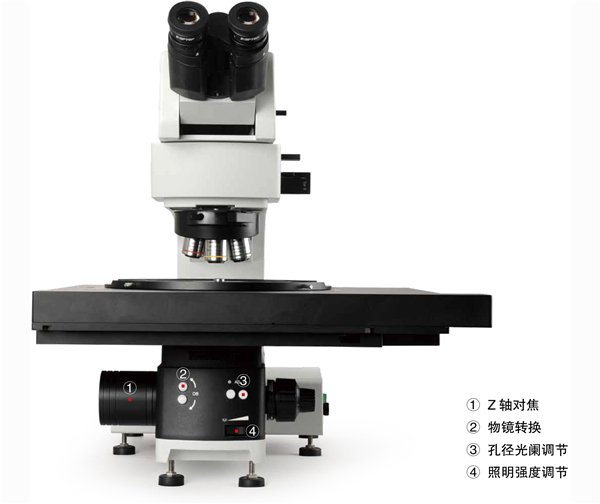

تعتمد العدسة الموضوعية INTJ-51A وفتحة العدسة على نظام تحكم كهربائي جديد تمامًا ، وتوجد مفاتيح التشغيل في مقدمة الأداة ، بحيث يمكنك الوصول إليها.لا يتجنب التصميم الكهربائي المتوافق مع البشر خطوات التشغيل اليدوي المتكررة فحسب ، بل يجعل اكتشافك أكثر دقة ومرونة.

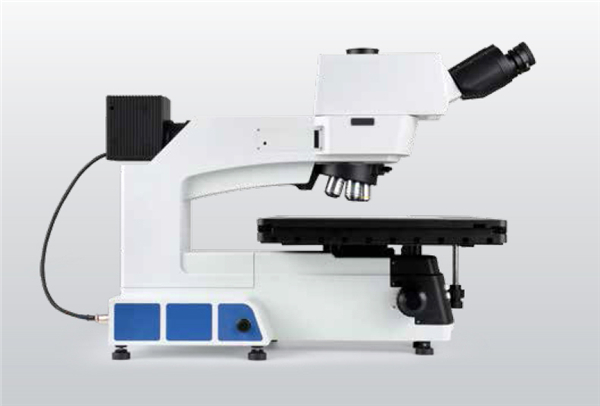

يتم دعم جسم الطائرة بستة أقواس طرفية ، مع مركز ثقل منخفض وثبات عالٍ بإطار معدني بالكامل.لديها وظيفة جيدة ضد الزلازل لضمان استقرار جودة الصورة.
جسم الطائرة INTJ-51A مصنوع من جميع المواد المعدنية ، مع ثبات ممتاز.توجد أجهزة مناولة مدمجة في طرفي القاع.أثناء المناولة ، يحتاج المستخدمون فقط إلى تدوير وفك مقبض المناولة المدمج وربطه في الاتجاه المعاكس لتشكيل جهاز مناولة صلب.يمكن أن يؤدي إعداد هذا الجهاز إلى توزيع وزن الماكينة بالتساوي ، وهناك حاجة إلى شخصين فقط لإكمال المناولة ، وتجنب العديد من المشكلات في عملية المناولة بشكل فعال ، مثل عدم وجود طريقة للبدء ، والحركة الصعبة ، والتوزيع غير المتكافئ للوزن ، والاصطدام و قريباً.من أجل منع الضرر الناجم عن حركة منصة الأدوات أثناء المناولة ، يمكن قفل المنصة لضمان سلامة الأداة واستقرارها.
تتم مطابقة فتحة العدسة وتكبير العدسة الموضوعية تلقائيًا بدون ضبط يدوي ، وهو أسرع وأكثر كفاءة ، مما يسمح للمستخدمين المختلفين بالحصول على نفس تأثير الملاحظة.في وضع المجال المظلم ، يتم فتح الحجاب الحاجز تلقائيًا ، مما يقلل من المتطلبات الفنية المهنية للمستخدم للميكروسكوب ويبسط المراقبة المجهرية.
● إن INTJ-51AMOT الذي تمت ترقيته حديثًا ، وضع التشغيل التلقائي بالكامل ، يجعل عمل الكشف الخاص بك أكثر كفاءة.
● X Y Z التحكم الكهربائي بثلاثة محاور ، تحويل العدسة الشيئية الكهربائية ، ومطابقة الفتحة التلقائية.
● يمكن التحكم في حركة محاور X و y و Z لمنصة 12 بوصة بواسطة برنامج أو مقبض لإكمال وظيفة فسيفساء الصورة ومراقبة الصورة العالمية وتحليلها بشكل مثالي.
● مقبض التشغيل المستقل يجعل حركة المنصة أكثر بساطة وملاءمة ، ويتجنب تلف المنصة الناجم عن التشغيل غير السليم للأفراد.
يدمج INTJ-51A وظائف المراقبة المختلفة مثل المجال الساطع ، والحقل المظلم ، والاستقطاب ، و DIC ، وما إلى ذلك. ويستخدم على نطاق واسع في أشباه الموصلات ، و FPD ، وتغليف الدوائر ، وركائز الدائرة ، والمواد ، والمسبوكات ، وأجزاء cermet ، والمواد الكاشطة الدقيقة ، إلخ.
يمكن أن تلبي الملحقات المختلفة مجموعة متنوعة من بيئات العمل وأنماط المراقبة لتظهر لك صورًا مجهرية حقيقية وواضحة.
● تم تكوين عدسة عينية ذات مجال رؤية بعرض 25 مم.بالمقارنة مع مجال الرؤية التقليدي 22 مم ، يكون مجال الرؤية أكثر استواءً واتساعًا ، ويمكن أن تكون حواف مجال الرؤية واضحة ومشرقة ، مما يمنح المستخدمين تجربة بصرية أكثر راحة.
● توفير نطاق مراقبة أكثر استواءً وتحسين كفاءة العمل.يمكن أن يلبي النطاق الأكبر لتعديل الديوبتر احتياجات المزيد من المستخدمين.
● مجهزة بمجموعة كاملة من العدسات الموضوعية شبه اللونية المهنية ، وعدسات عالية النفاذية وتكنولوجيا طلاء متقدمة.
● تصميم مسافة العمل الطويلة يمكن أن يتجنب بشكل فعال الاصطدام بين العدسة الشيئية والعينة عندما يقوم المستخدم بالتبديل.تم تكوين العدسة الموضوعية لمسافة العمل الطويلة 20x لتلبية احتياجات مجال الاختبار الصناعي.
● يتم اختيار كل عدسة بدقة باستخدام عدسة عالية النفاذية وتقنية طلاء متقدمة ، والتي يمكنها حقًا استعادة اللون الطبيعي للعينة.
نموذج | تكبير | الفتحة العددية | مسافة العمل | سمك الغطاء الزجاجي | مسافة Parfocal | مسافة مقترنة |
（لا ينطبق） | (مم) | (مم) | (مم) | (مم) | ||
لا حصر له مشرق ومظلم المجال شبه التلاشي هدف مدينة دبي للإنترنت المعدني | 5X | 0.15 | 13.5 | - | 45 | ∞ |
10x | 0.3 | 9 | - | |||
20X | 0.5 | 2.5 | 0 | |||
50X | 0.8 | 1 | 0 | |||
100 ضعف | 0.9 | 1 | 0 | |||
مسافة العمل اللانهائية الطويلة والمشرقة والمظلمة شبه التلاشي هدف مدينة دبي للإنترنت المعدني | 20X | 0.4 | 8.5 | 0 | 45 | ∞ |
هدف معدني شبه معقد بمسافة عمل لا نهائية في مجال مشرق ومظلم | 50X | 0.55 | 7.5 | 0 | 45 | ∞ |
100 ضعف | 0.8 | 2.1 | ||||
لا حصر له مجال مشرق شبه القضاء الهدف مدينة دبي للإنترنت | 5X | 0.15 | 19.5 | - | 45 | ∞ |
10x | 0.3 | 10.9 | - | |||
20X | 0.5 | 3.2 | 0 | |||
50X | 0.8 | 1.2 | 0 | |||
100 ضعف | 0.9 | 1 | 0 |
● مع وحدة التداخل التفاضلي عالية الأداء ، يمكن تحويل فرق الارتفاع الدقيق الذي لا يمكن اكتشافه تحت مراقبة المجال الساطع إلى فرق تظليل عالي التباين وعرضه في شكل تضاريس ثلاثية الأبعاد.يستخدم على نطاق واسع في الجسيمات الموصلة لشاشات الكريستال السائل ، وكشف خدش سطح القرص بدقة وغيرها من المجالات.
النظام البصري | نظام بصري لانهائي لتصحيح الانحراف اللوني |
طريقة المراقبة | حقل ساطع / حقل مظلم / استقطاب / مدينة دبي للإنترنت |
أنبوب المراقبة | أنبوب مراقبة مفصلي لانهائي ، زاوية قابلة للتعديل من 0-35 درجة ، صورة موجبة ، تعديل مسافة التلميذ: 50-76 مم ، نسبة طيفية 100: 0 أو 0: 100 |
العدسة | عالية نقطة العين مجال كبير مجال مسطح العدسة PL10x / 25mm ، الرؤية قابلة للتعديل ، مع لوحة تقسيم متقاطعة أحادية النطاق |
هدف | لا حصر له مشرق ومظلم مجال شبه التلاشي Metallographic DIC الهدف 5X 10X 20X 50X 100X |
مسافة عمل لانهائية طويلة ومشرقة ومظلمة شبه التلاشي ميتالوغرافيك هدف مدينة دبي للإنترنت 20X | |
مسافة العمل اللانهائية الطويلة والمشرقة والظلام المجال شبه التلاشي الهدف المعدني 50X 100X | |
محول | محول كهربائي للمجال الخفيف والظلام بستة فتحات مع فتحة مدينة دبي للإنترنت |
مجموعة الرف | إطار عاكس ، آلية تركيز محوري متناهية الصغر خشنة منخفضة أمامية.شوط الضبط التقريبي 35 مم ، ودقة الضبط الدقيق 0.001 مم.مزود بجهاز ضبط وشد لمنع الانزلاق وجهاز حد علوي عشوائي.مدمج في نظام جهد عريض 100-240 فولت. |
إطار شفاف وعاكس ، آلية تركيز محورية صغيرة أمامية منخفضة اليد.شوط الضبط التقريبي 35 مم ، ودقة الضبط الدقيق 0.001 مم.مزود بجهاز ضبط وشد لمنع الانزلاق وجهاز حد علوي عشوائي.مدمج في نظام جهد عريض 100-240 فولت. | |
منصة | وضع اليد اليمنى 14 × 12 بوصة منصة متحركة ميكانيكية ثلاثية الطبقات ، تعديل محوري في اتجاهات X و Y لموضع اليد المنخفضة ؛منطقة المنصة: 718mmx420mm ، نطاق الحركة: 356mmx305mm ؛مع مقبض القابض ، يمكن استخدامه للحركة السريعة ضمن نطاق السكتة الدماغية الكامل ؛صفيحة زجاجية (للانعكاس). |
منصة كهربائية | المنصة الكهربائية: المساحة: 495 مم × 641 مم ، نطاق الحركة: 306 مم × 306 مم ؛يتحكم البرنامج في حركات X و Y ويكرر دقة تحديد المواقع ، (3 + l / 50) ميكرومتر مع منصة مسطحة. |
إضاءة | إنارة انعكاس المجال الساطعة والمظلمة ، مع غشاء الفتحة الكهربائية المتغير ، والحجاب الحاجز الميداني ومركز قابل للتعديل ؛مع جهاز تبديل إضاءة المجال الخفيف والظلام ؛مع فتحة مرشح اللون وفتحة المستقطب. |
ملحقات التصوير الفوتوغرافي | محول كاميرا 0.5X / 0.65X / 1X ، واجهة من النوع C ، تركيز. |
آحرون | لوحة إدراج المستقطب ، لوحة إدراج المستقطب الثابتة ، مجموعة مرشح التداخل للانعكاس ؛ميكرومتر عالي الدقةتجميع مدينة دبي للإنترنت. |
آلة تصوير | مجهزة بكاميرات 6 ميجابكسل و 12 ميجابكسل و 20 ميجابكسل HD CCD متوفرة. |
برمجة | برنامج قياس احترافي وبرامج كشف مخصصة. |
