القرص المضغوط YSYO3
CAIDAO
مقدمة المنتج
XRD Analyzer هو مقياس حيود للأشعة السينية محمول تم تطويره بشكل مستقل من خلاله يجمع بين تقنيات XRD و XRF وبرامج الكمبيوتر.العينات بواسطة أداة حيود الأشعة السينية ، وتحليل نمط الانعراج ، والمواد مع تكوين المواد ، والمعلومات الداخلية مثل التركيب أو الشكل الذري أو الجزيئي (مكون المادة ، والمكونات الثانوية أو العناصر النزرة لمعلومات معرف المرحلة البلورية) ، تحضير العينة البسيط ، بدون تلوث ، دقة قياس سريعة وعالية ، يمكن أن يحصل على الكثير من المعلومات حول سلامة البلورة ، إنها الطريقة الرئيسية لدراسة الطور والبنية البلورية للمادة.

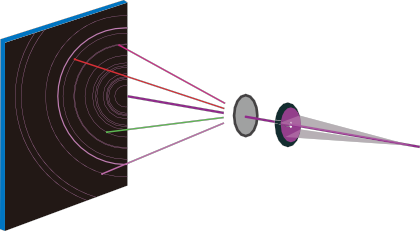

رسم تخطيطى
مبدأ XRD
عندما تسقط شعاع من الأشعة السينية أحادية اللون على البلورة ، لأن البلورة تتكون من قواعد توميك مرتبة في خلية ، فإن قواعد المسافة بين الذرات وطول موجات الأشعة السينية الساقطة بنفس الترتيب من حيث الحجم ، لذلك عن طريق التداخل المتبادل للأشعة السينية المشتت الذري المختلف ، تأثيرات أقوى في بعض الاتجاهات الخاصة حيود الأشعة السينية ، خطوط الحيود في التوزيع المكاني للموقع والشدة ، ترتبط ارتباطًا وثيقًا بالهيكل البلوري ، هذا هو المبدأ الأساسي لانحراف الأشعة السينية.

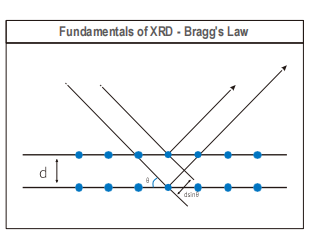

أساسيات XRD - قانون براج
'الزملاء الجدد ' يحققون اختراقات جديدة في الاختبار الميداني مصمم للاختبار الميداني.
Iيوفر t معرف المرحلة البلورية والمعلومات الكمية تلقائيًا وفي الوقت الفعلي. '
1. درجة احترافية IP 67 حاوية محمولة محمية
يبلغ حجم الأداة بأكملها حوالي A3 ، والقشرة عبارة عن حقيبة سفر ، ومقاومة للماء والغبار بتصميم آلة الكل في واحد ، ويمكن أن تكون مقاومة للصدمات ، ومضادة للسقوط ، ومضادة للتآكل ، ومقاومة درجات الحرارة العالية ، وسهلة التعامل مع البيئة القاسية في البرية.
2. 15 كجم كمبيوتر مركزي محمول
تزن الأداة حوالي 15 كجم ، ولا توجد أجزاء متحركة ميكانيكية ، خفيفة ومضغوطة ، يسهل حملها ، وسهلة التشغيل ، ويمكن أن تكون مجانية للمختبر / البحث العلمي الميداني.
3. مطلوب 20 ملغ فقط من العينة للتحضير
يحتاج تحليل واحد فقط إلى حوالي 20 مجم من العينة للحصول على نتائج اختبار عالية الجودة.يمكن إكمال تحضير العينة في 3 دقائق (التكسير والتصفية وأخذ العينات) دون تكافؤ الضغط والكشط.
4. أربع ساعات من عمر البطارية
يمكن للبطارية المدمجة أن تدعم ما يصل إلى 4 ساعات من العمل المتواصل ، مما يجعلها أكثر ملاءمة للعمل الميداني.
تكوين الأجهزة عالي الأداء
1. أنبوب الأشعة السينية
الجهاز مجهز بأنبوب أشعة سينية العنقودية البؤرية الدقيقة ، والذي يمكن أن يضمن التركيز الجيد للأشعة السينية.التكوين القياسي للمادة المستهدفة هو Cu أو Co ، ويمكن اختيار Cr ، Fe ، Ni ، Mo ، Ag ، W ، إلخ ، وفقًا لحالة عينة الكشف.يضمن أنبوب الأشعة السينية البؤري الدقيق العنقودي التركيز الجيد للأشعة السينية.
2. ميزاء الأشعة السينية
يعتمد ميزاء الأشعة السينية على نظام موازاة الثقب ، والذي يحل محل مكون المعايرة البصرية للكمبيوتر المكتبي التقليدي الكبير.
3. الكاشف
يستخدم الكاشف كاشفًا ثنائي الأبعاد ، والذي يمكنه تحديد حزمة الانعراج بشكل فعال وشعاع الفلورسنت ، وهو حساس للغاية للطاقة والموضع.يمكنها إجراء تحليل XRD و XRF بشكل متزامن.
4. نظام التبريد
يمكن أن يضمن استخدام التبريد الإلكتروني بلتيير بثلاثة مستويات وجهاز تبديد الحرارة بالتهوية ثنائية الاتجاه بشكل فعال درجة حرارة العمل العادية للكاشف.
5. عينة نظام الاهتزاز
يحل نظام اهتزاز العينة محل مقياس الزوايا التقليدي.أثناء عملية الكشف عن العينة ، يكون كل من شعاع الأشعة السينية والكاشف ثابتًا ، بينما تهتز العينة المكتشفة بسرعة عالية من خلال جهاز التشابك المغناطيسي لضمان عشوائية جزيئات العينة والحصول على معلومات حيود عالية الجودة.

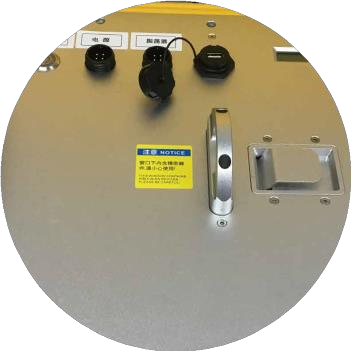

تستخدم مقابس الصدمات المقاومة للماء والمضادة للكهرباء للسلامة
عالية الجودة عملية رش الطلاء الأكسدة الغزل عملية السطح

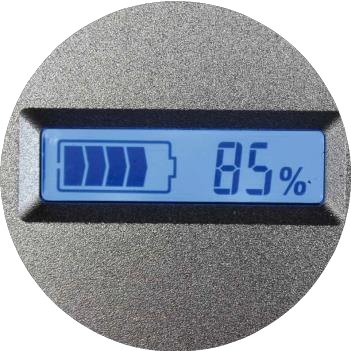

مزود بشاشة عرض رقمية لعرض سعة البطارية المتبقية مباشرة
برنامج التحليل الذكي
بالإضافة إلى اعتماد تكوين الأجهزة عالي الجودة وعالي الأداء ، تم تجهيز SHINE أيضًا ببرنامج تحليل تطبيقات CrystalX عالي الكفاءة والذكاء.يجمع نظام تحليل الطور CrystalX بين نظام التحكم XRD ونظام تحليل الطور بشكل مثالي ، والذي يمكن أن يبسط تجانس الصورة ، والبحث في الذروة ، والإصلاح الجيد والأعمال الأخرى ، وتحقيق نتائج ذات مفتاح واحد بسهولة.

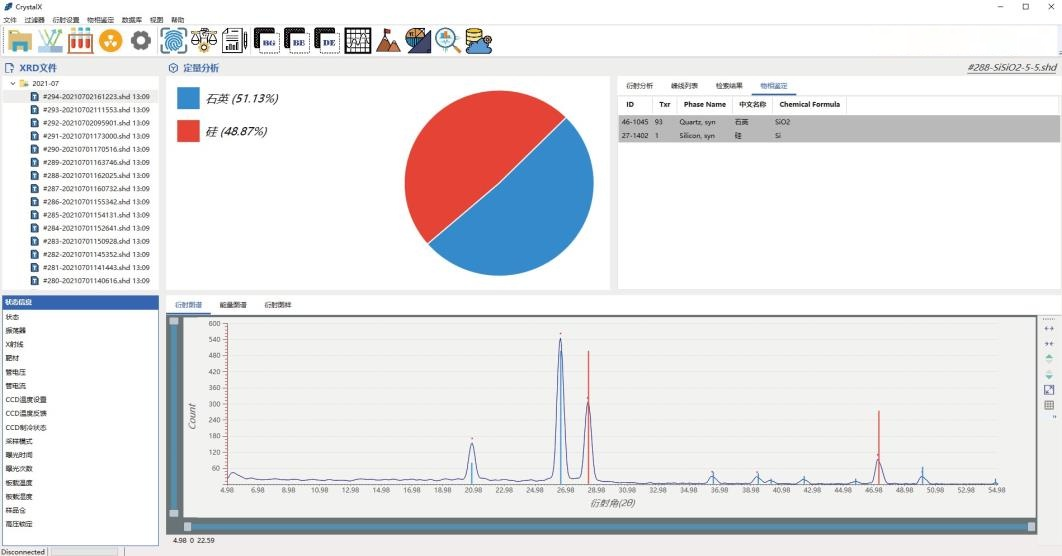

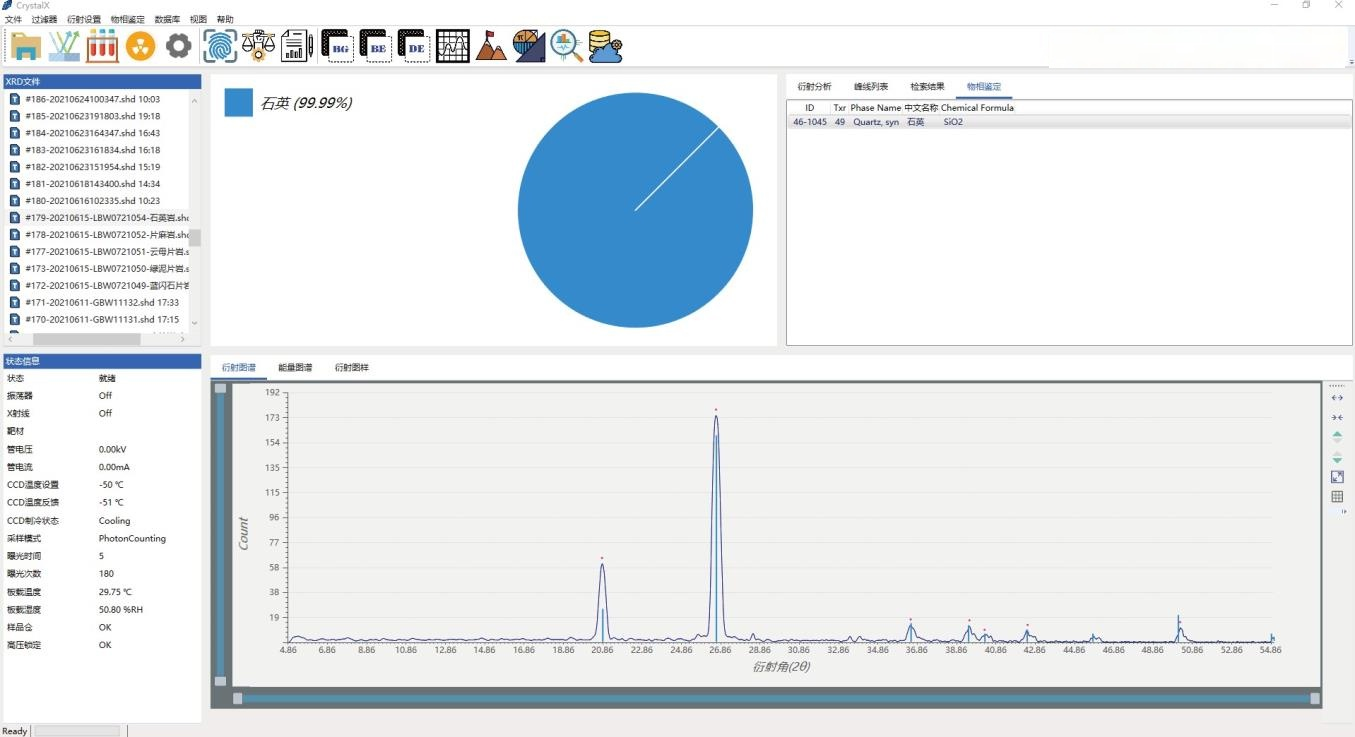

1. واجهة المستخدم
يمكن عرض جميع النتائج مباشرة في واجهة واحدة.معايرة وتحليل المعلومات لتسريع سير العمل.
2. وظيفة نقل البيانات
تحقق الأداة اتصالًا عالي السرعة بجهاز الكمبيوتر المحمول من خلال USB و Bluetooth و WiFi والتحكم في الوقت الفعلي للأداة وتحليل المرحلة.
3. تخصيص بيانات التقرير
يمكن إخراج بيانات الكشف بتنسيق Excel و PDF ، ويمكن للمستخدمين إنشاء تقارير مخصصة.
4. خدمة قاعدة البيانات
تم تجهيز البرنامج بقاعدة بيانات قائمة تحكم شاملة وقابلة للتخصيص لمساعدة المستخدمين على فحص العينات بسرعة وبدقة ، ويمكن أيضًا إنشاء قاعدة بيانات خاصة بهم وإدارة الأدوات وفقًا للاحتياجات الفعلية.
برنامج تحليل CRYSTALX
واجهة المستخدم
وظيفة نقل البيانات
بيانات التقرير المخصصة
خدمة قاعدة البيانات
تخصيص
التطبيق في الجيولوجيا والميدان المعدني
يمكن لمحلل SHINE XRD أن يوفر معلومات معدنية كمية في الوقت الحقيقي للجيولوجيين وعلماء المعادن والمستخدمين الآخرين في المجال الجيولوجي والمعدني ، كما يوفر للمستخدمين معلومات عن المكونات المعدنية الرئيسية والثانوية بسرعة.
يوضح الشكل التالي الخريطة الطيفية لبعض العينات التي تم تحليلها بواسطة SHINE ، والتي من خلالها يمكننا مقارنة اختلافات المكونات بين العينات.
التطبيقات
1. الخامات والمعادن
1.1 تحليل سريع للخامات الغنية بالحديد ، مثل الكوارتز ، الهيماتيت ، الجيوثايت ، المغنتيت.
1.2 تم تحليل الكالسيت (CaCO3) في الفحم كميًا.
1.3 تم تحديد المرحلة البلورية والتحليل الكمي شبه الكمي لكربونات البوتاسيوم ، ملح البوتاسيوم ، الملح الصخري ، شب الماغنسيوم البوتاسيوم اللامائي وشب المغنيسيوم البوتاسيوم.
1.4 التحليل الكمي للخامات الشائعة الممزوجة بالحجر الجيري ، مثل: الكوارتز أ ، وخام الأسبستوس ، والكالسيت ، والدولوميت.
1.5 يتم استخدامه لإعادة تحليل المخلفات لتحديد أداء المصنع أو لتقييم المشاريع السابقة.

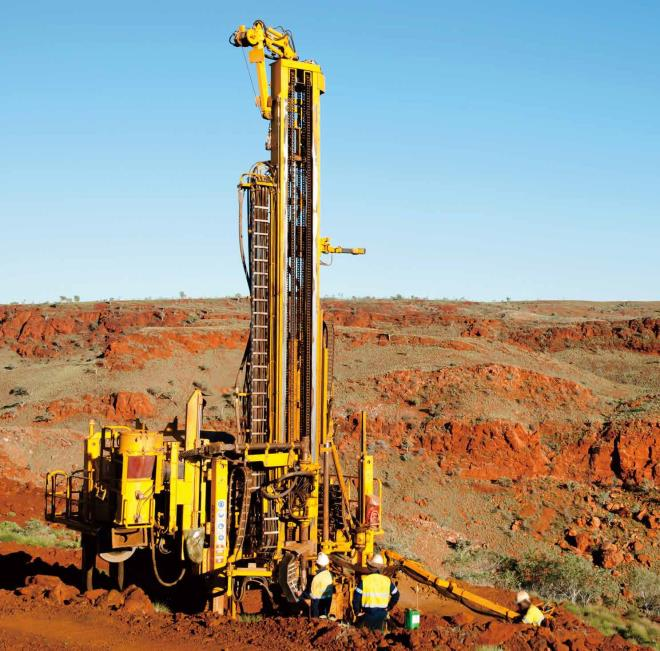

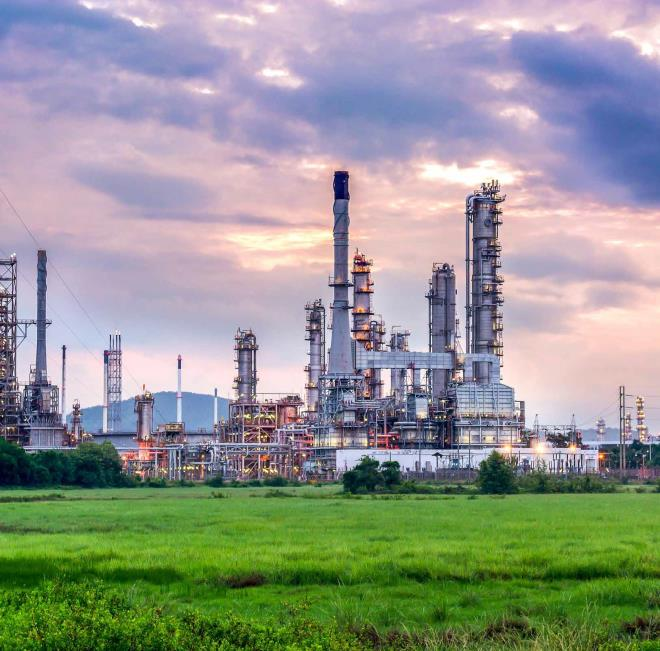

2. صناعة الكيماويات البترولية
2.1 تحديد المعادن وتقدير كميات قطع الصخر الزيتي في الحقل للحصول على تغذية راجعة سريعة في التوجيه الجغرافي والحفر الأفقي ، وتبسيط 'تتبع ضربات الوريد ' لمناطق معدنية محددة.
2.2 تحديد وتقدير المواد المتآكلة في خطوط الأنابيب.يمكن أيضًا إجراء قياسات XRF بشكل متزامن لتحديد التركيب الأولي للمواد بسرعة.
3. المخدرات والمتفجرات / المخاطر
3.1 التعرف السريع على المتفجرات والمتفجرات المشبوهة في الموقع.
3.2 تحديد وتقدير المواد الخطرة المشبوهة والمواد المنصهرة والمحفزات.
3.3 المستخدمة في تحديد المخدرات ، وتحديد الممنوعات ، وتحديد الطب الشرعي ، والتحقق الجمركي وغيرها من أعمال إنفاذ القانون.
4. صناعة الأدوية وغيرها
4.1 التعرف السريع على الأدوية المزيفة ؛
4.2 التحديد السريع للمواد الخام والمواد المساعدة ؛
4.3 تحليل سريع وغير مدمر لبصمات الأصابع للمستحضرات الصيدلانية والسلائف ؛
4.4 الكشف عن وجود ومحتوى المكونات النشطة وغير النشطة ، والمكونات الأجنبية أو البديلة في الأدوية.
