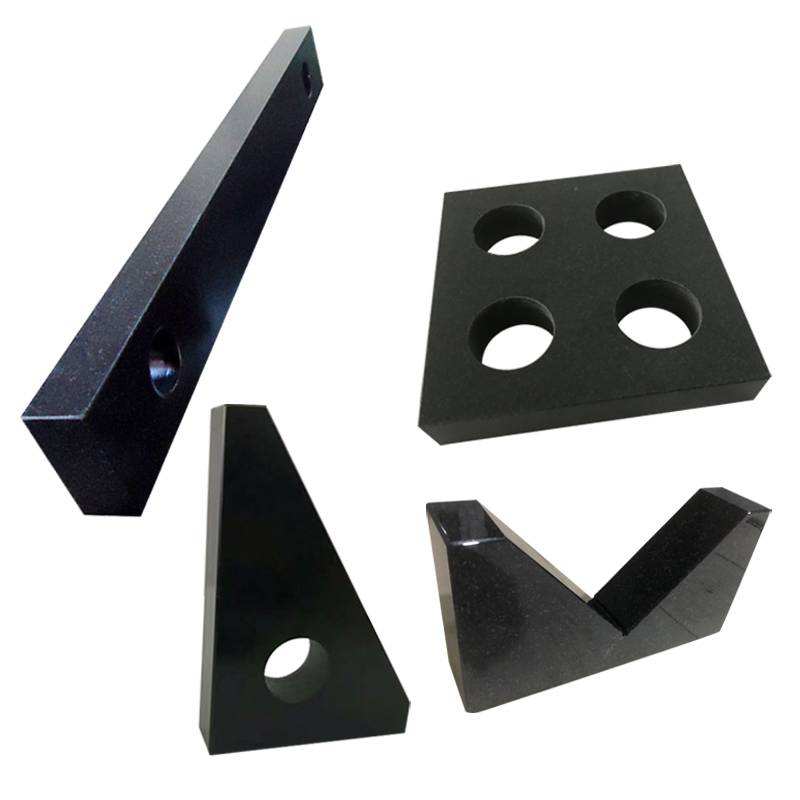

يتم تصنيع ألواح الجرانيت وفقًا لمعايير الدول المتقدمة ؛التسطيح المتسامح يتوافق مع معيار لوحة سطح الجرانيت GB / T20428-2006 ولائحة التحقق من الألواح JJG117-2005.
قياس درجة الحرارة 20 ± 2 ℃
الصف 000: 1x (1 + d / 1000)
الصف 00: 2x (1 + d / 1000)
الدرجة 0: 4x (1 + d / 1000)
الدرجة 1: 8x (1 + d / 1000)
(د لطول قطري ، مم)
1. الجرانيت المتوازيات كتل سلسلة CDGPB
رقم الطلب | النوع (مم) | درجة الدقة (ميكرومتر) |
CDGPB900-9001 | 40 × 38 × 25 | 1.5 |
CDGPB900-9002 | 50 × 48 × 35 | 1.8 |
CDGPB900-9003 | 60 × 58 × 35 | 2.5 |
CDGPB900-9004 | 70 × 68 × 45 | 3.0 |
CDGPB900-9005 | 80 × 78 × 50 | 3.5 |

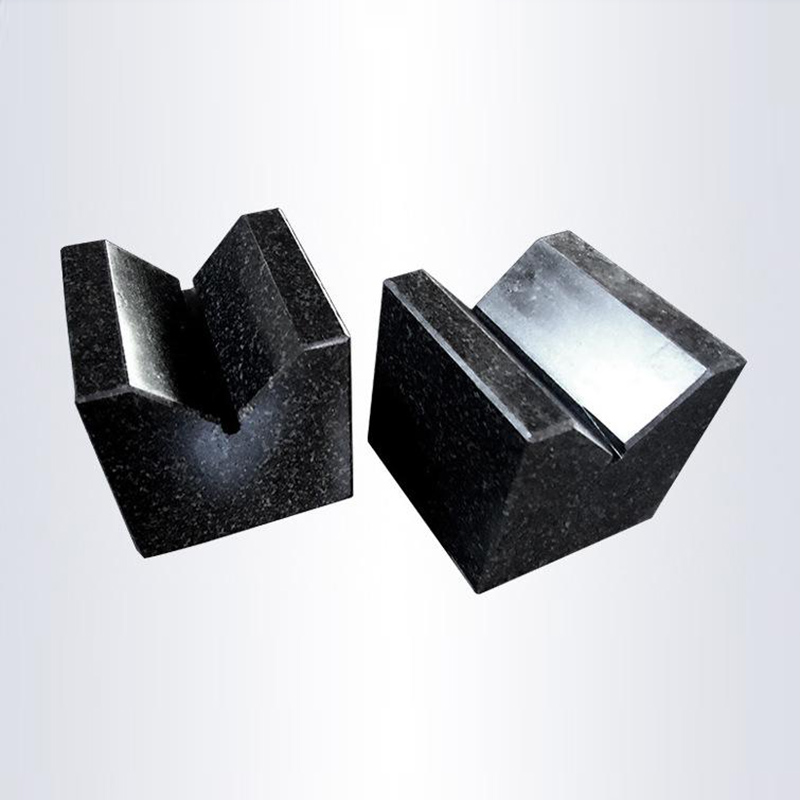

2. كتل الجرانيت Vee سلسلة CDGVB
كتلة على شكل V: قابلة للتطبيق لقياس متحدة المركز ، درجة دائرية ، تناظر وتحمل نفاد الأجزاء الدورانية.
رقم الطلب | النوع (مم) | تسطيح سطح العمل | التوازي بين فسحة وسطح القاع | التوازي بين فتحة فسحة وسطح جانبي | التناظر بين فتحة Vslot والسطح الجانبي | التربيع بين فتحة Vslot والسطح النهائي | التربيع بين فتحة Vslot والسطح السفلي | يختلف ارتفاع فتحة Vslot مع زوج متطابق | |||||||
درجة الدقة (ميكرومتر) | |||||||||||||||
0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
CDGVB600-6001 | 40 × 90 درجة | 1 | 2 | 3 | 1 | 3 | 6 | 5 | 10 | 5 | 5 | 3 | 6 | 4 | 6 |
CDGVB600-6002 | 63 × 90 درجة | 2 | 3 | 4 | 6 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
CDGVB600-6003 | 100 × 90 درجة | 2 | 4 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 |
CDGVB600-6004 | 160 × 90 درجة | 2. 5 | 5 | 5 | 10 | 5 | 10 | 10 | 20 | 10 | 10 | 5 | 10 | 6 | 12 |

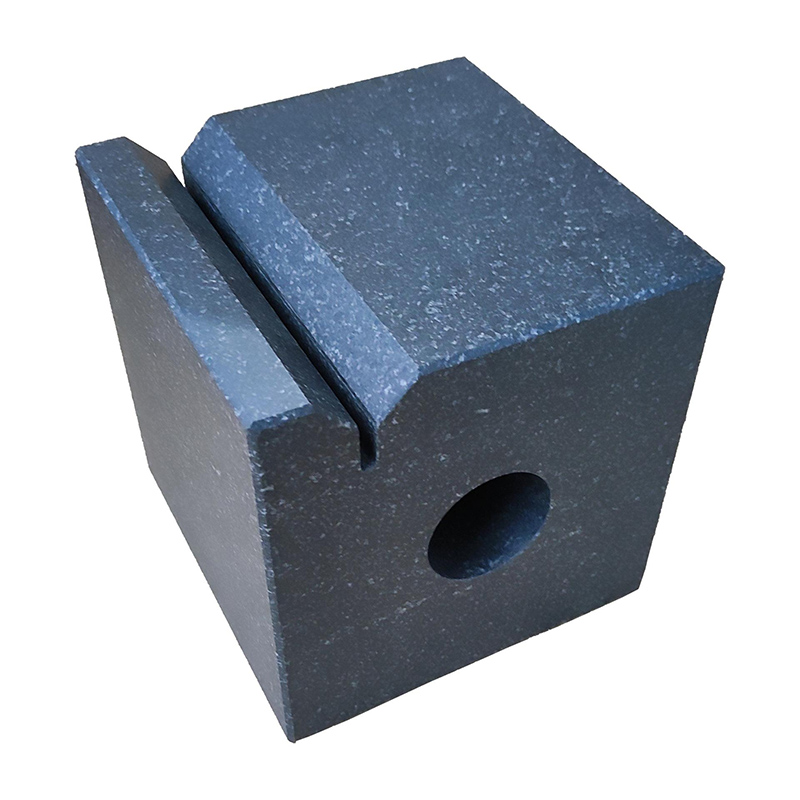

3. سلسلة الجرانيت CDGBX
فحص التوازي والعمودي وأخطاء الموضع المختلفة.
رقم الطلب | النوع (مم) | موازاة سطح العمل | تسطيح سطح العمل | عمودية سطح العمل | |||
درجة الدقة (ميكرومتر) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGBX700-7001 | 50 × 50 × 50 | 1 | 2 | 1 | 2 | 0.5 | 1 |
CDGBX700-7002 | 100 × 100 × 100 | 1 | 2 | 1 | 2 | 1 | 2 |
CDGBX700-7003 | 150 × 150 × 150 | 1.5 | 3 | 1 | 2 | 1.5 | 3 |
CDGBX700-7004 | 200 × 200 × 200 | 2 | 4 | 1.5 | 3 | 2 | 4 |
CDGBX700-7005 | 300 × 300 × 300 | 3 | 6 | 1.5 | 3 | 3 | 6 |
CDGBX700-7006 | 400 × 400 × 400 | 4 | 8 | 2 | 4 | 4 | 8 |
CDGBX700-7007 | 500 × 500 × 500 | 5 | 10 | 2.5 | 5 | 5 | 1 |
CDGBX700-7008 | 600 × 600 × 600 | 6 | 12 | 3 | 6 | 6 | 12 |
CDGBX700-7009 | 700 × 700 × 700 | 7 | 14 | 3.5 | 7 | 7 | 14 |
CDGBX700-7010 | 800 × 800 × 800 | 8 | 16 | 4 | 8 | 8 | 16 |

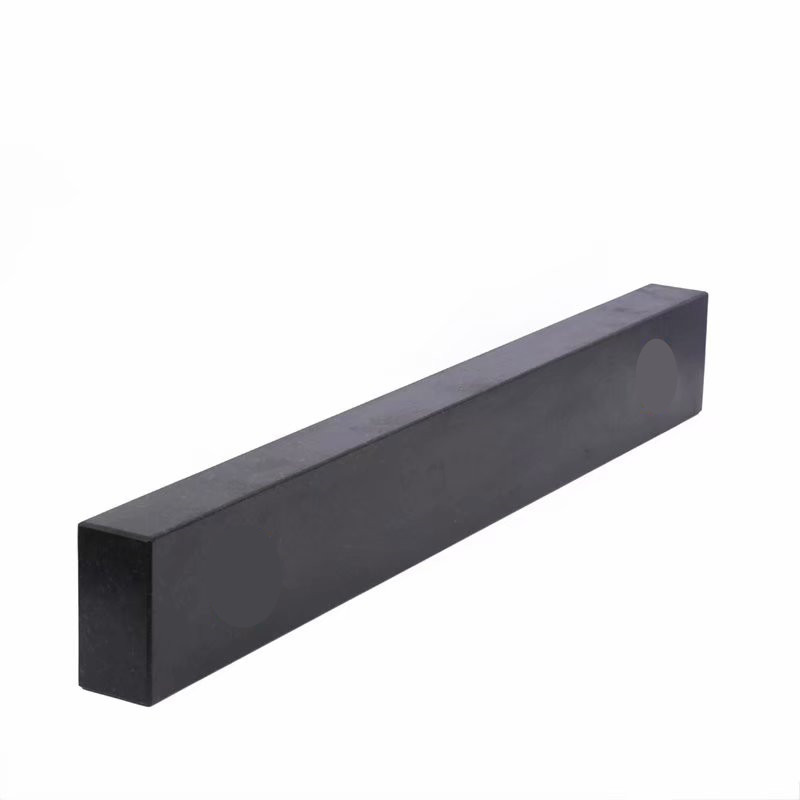

4. سلسلة الغرانيت المستقيمة CDGSE
ينطبق على قياس الاستقامة والتسطيح.
رقم الطلب | النوع (مم) | التسطيح | استقامة سطح القياس | التوازي بين سطح القياس المعاكس | |||
درجة الدقة (ميكرومتر) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGSE400-4001 | 400 × 60 × 25 | 1.6 | 2.6 | 2.4 | 3.9 | 8 | 13 |
CDGSE400-4002 | 630 × 100 × 35 | 2.1 | 3.5 | 3.2 | 5.3 | 10.5 | 18 |
CDGSE400-4003 | 1000 × 160 × 50 | 3 | 5 | 4.5 | 7.5 | 15 | 25 |
CDGSE400-4004 | 1600 × 250 × 80 | 4.4 | 7.4 | 6.6 | 11.1 | 22 | 37 |
CDGSE400-4005 | 2000 × 300 × 100 | 5.4 | 10 | 8.1 | 13.5 | 27 | 45 |

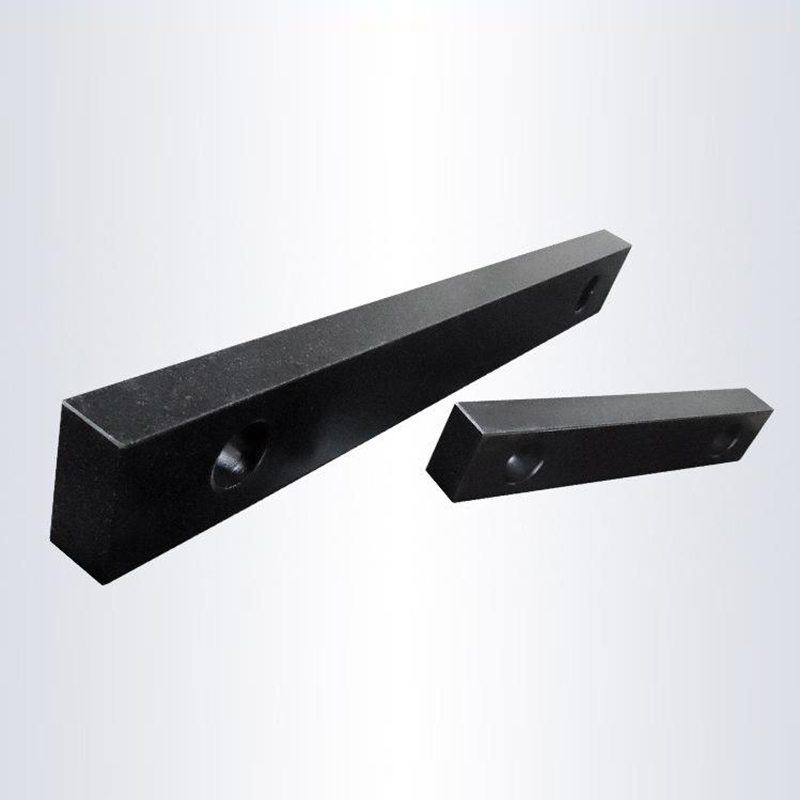

5. سلسلة الغرانيت المتوازيات CDGPL
كمنتج بديل للكتلة ذات الارتفاع المتساوي ، يتم استخدام المقياس المتوازي لقياس الشكل المتوازي للأجزاء ويتم توفيره في زوج أو أزواج.
رقم الطلب | النوع (مم) | تسطيح سطح العمل والتوازي من السطح المقابل | التربيع بين أسطح العمل | تفاوت HW بين الزوج المتطابق | |||
درجة الدقة (ميكرومتر) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGPL500-5001 | 160 × 25 × 16 | 1.5 | 3 | 20 | 40 | 1.5 | 3 |
CDGPL500-5002 | 250 × 40 × 25 | 2 | 4 | 30 | 60 | 2 | 4 |
CDGPL500-5003 | 400 × 63 × 40 | 4 | 8 | 40 | 80 | 4 | 8 |
CDGPL500-5004 | 630 × 100 × 63 | 6 | 12 | 50 | 100 | 6 | 12 |
6. سلسلة الجرانيت المربعات الحكام CDGSR
قابل للتطبيق على الكشف عن العمودية والتوازي ويستخدم كمرجع قياس مطلق بمقدار 90 درجة.
رقم الطلب | النوع (مم) | التربيع بين أسطح القياس المتاخمة | تسطيح واستقامة سطح القياس | التوازي بين سطح القياس المعاكس | |||
درجة الدقة (ميكرومتر) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGSR200-2001 | 150 × 150 | 1.8 | 3.5 | 0.8 | 1.6 | 1.8 | 3.5 |
CDGSR200-2002 | 160 × 160 | 2 | 4 | 0.8 | 1.7 | 2 | 4 |
CDGSR200-2003 | 200 × 200 | 2 | 4 | 0.9 | 1.8 | 2 | 4 |
CDGSR200-2004 | 250 × 250 | 2.2 | 4.5 | 1 | 2 | 2.2 | 4.5 |
CDGSR200-2005 | 315 × 315 | 2.6 | 5.2 | 1.1 | 2.3 | 2.6 | 5.5 |
CDGSR200-2006 | 400 × 400 | 3 | 6 | 1.3 | 2.6 | 3 | 6 |
CDGSR200-2007 | 500 × 500 | 3.5 | 7 | 1.5 | 3 | 3.5 | 7 |
7.سلسلة مربعات الجرانيت CDGSQ
تنطبق على قياس الأجزاء والعمود الرئيسي لأدوات الماكينة والمتنوعة
رقم الطلب | النوع (مم) | التربيع بين سطح قياس السطح | تسطيح واستقامة سطح القياس | تسطيح واستقامة سطح الإسناد | |||
درجة الدقة (ميكرومتر) | |||||||
00 | 0 | 00 | 0 | 00 | 0 | ||
CDGSQ300-3001 | 100 × 63 | 1.5 | 3 | 1 | 1 | 1 | 1 |
CDGSQ300-3002 | 160 × 100 | 2 | 4 | 1 | 2 | 1 | 1 |
CDGSQ300-3003 | 250 × 160 | 2 | 4 | 1 | 2 | 1 | 2 |
CDGSQ300-3004 | 400 × 250 | 3 | 6 | 1.5 | 3 | 1 | 2 |
CDGSQ300-3005 | 630 × 400 | 4 | 8 | 2 | 4 | 1.5 | 3 |
CDGSQ300-3006 | 1000 × 630 | 6 | 12 | 2.5 | 5 | 2 | 4 |
طلب
مقياس الجرانيت والكتل تستخدم على نطاق واسع للقياس الدقيق ومعايرة الأدوات الدقيقة.
