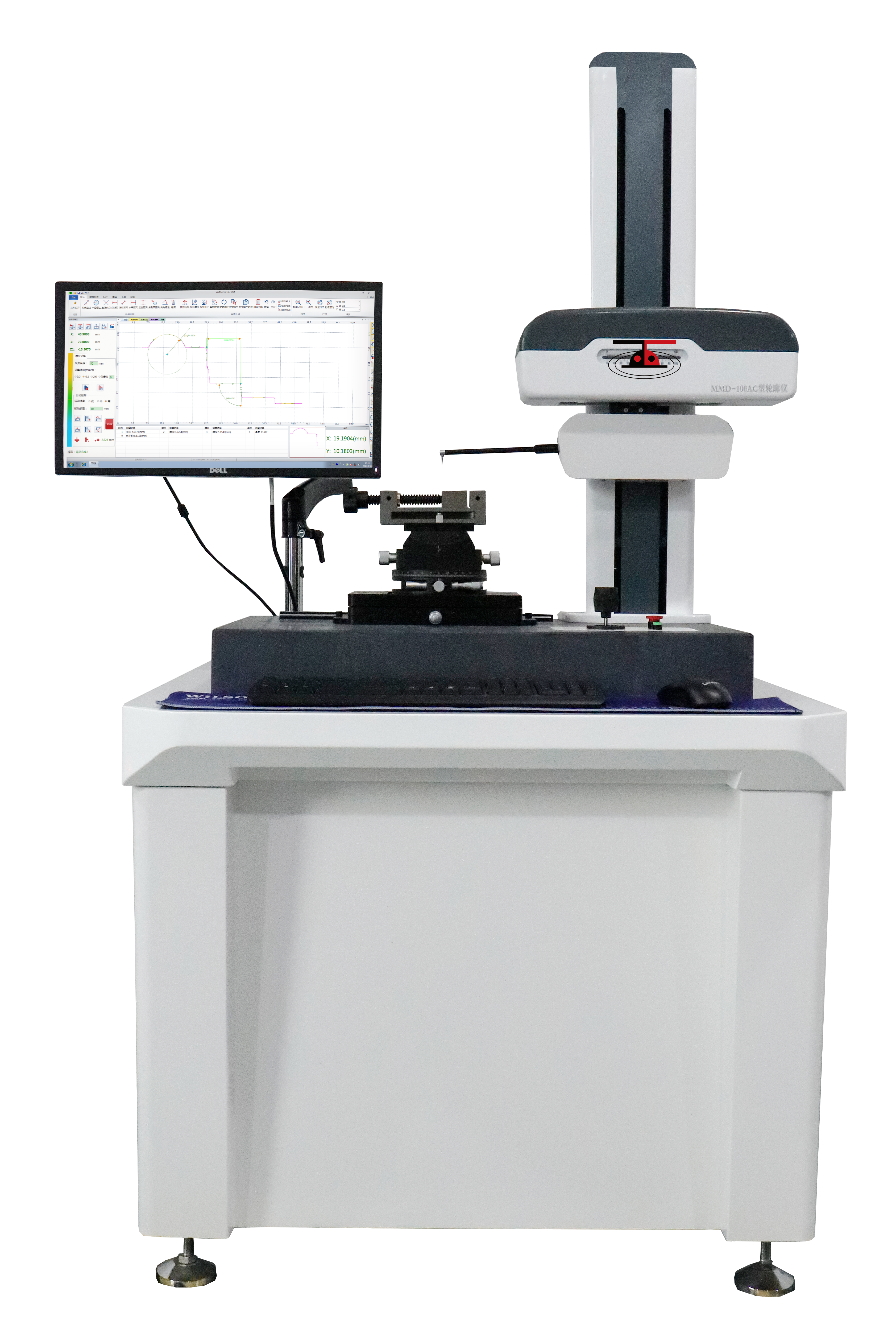

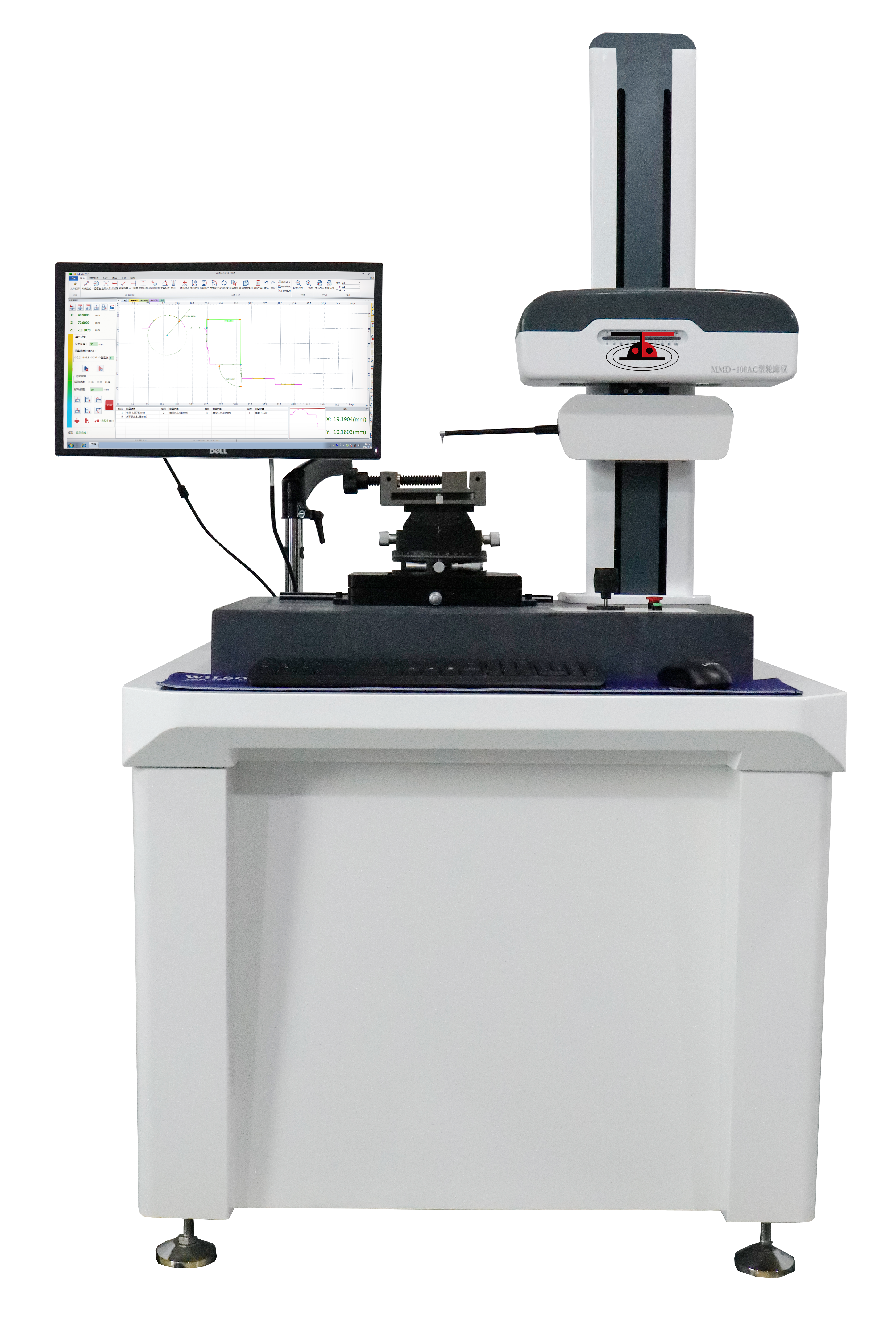

قرص CD-Galieo RP100
CAIDAO

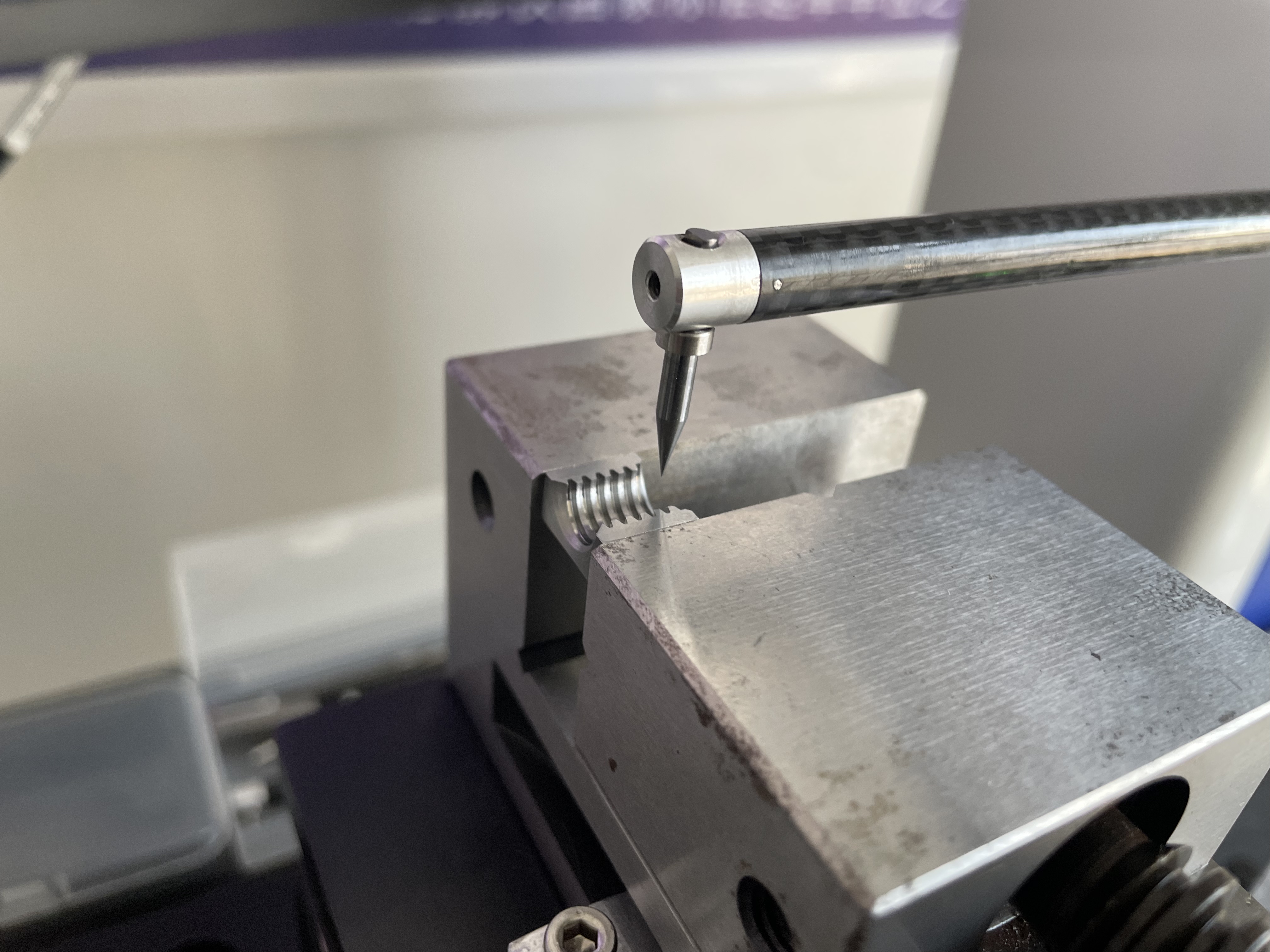

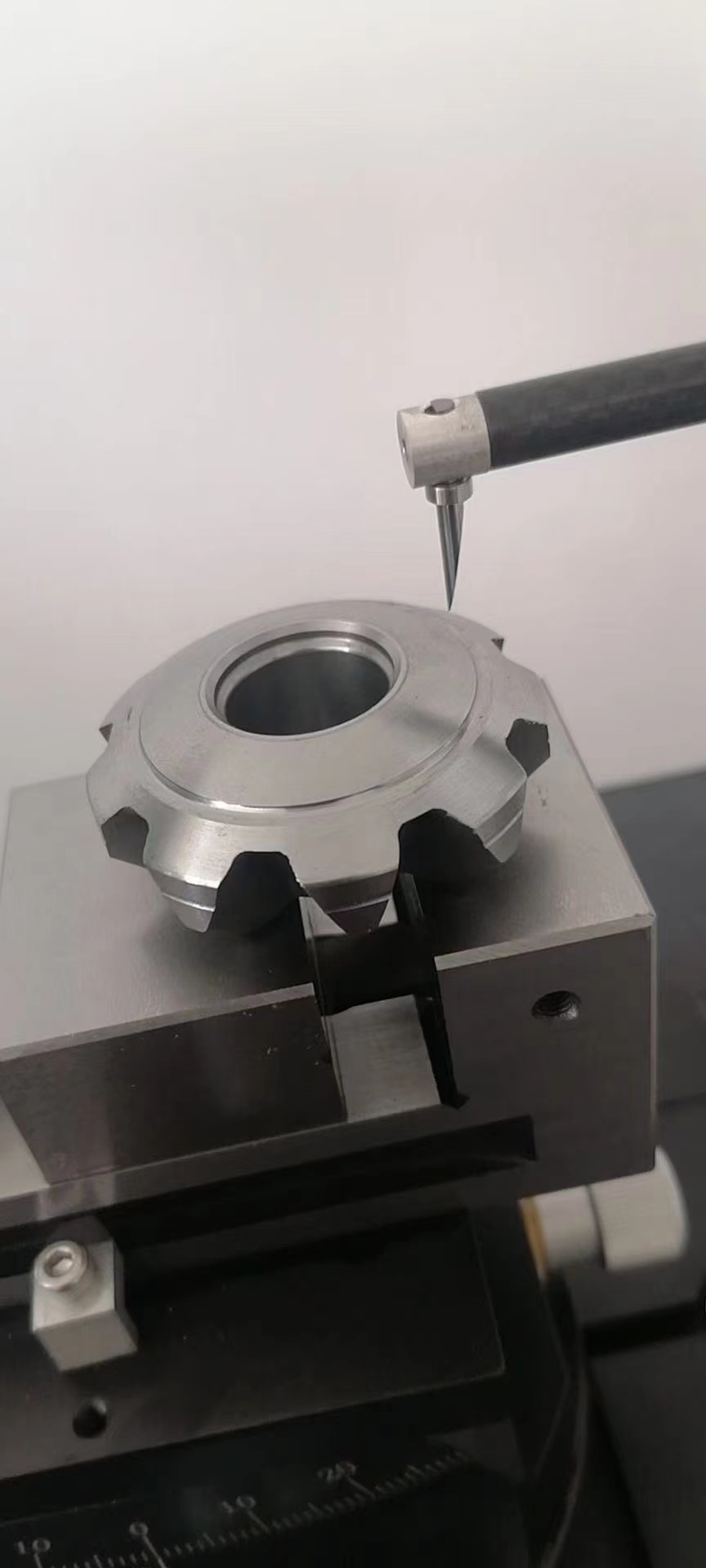

مبدأ القياس
1. الإحداثيات الديكارتية ، اتصالات القلم.
2. سكة توجيه تعويم الهواء عالية الدقة - حيث أن مسند القياس لـ X ينسق لضمان دقة الحركة الخطية في اتجاه X.
3. مستشعر رقمي عالي الدقة - للحصول على إشارة إحداثيات Z لقياس المظهر الجانبي لمختلف أجزاء القطعة الميكانيكية الدقيقة.
4. برنامج قياس MMD قائم على الحاسوب والنوافذ لمعالجة بيانات القياس ، ويسهل طباعتها وحفظها.
الوظيفة الأساسية
1. البعد ： يحتوي على المسافة الأفقية والمسافة العمودية والمسافة الخطية ونصف القطر والقطر
2. الزاوية: زاوية أفقية ، زاوية عمودية ، زاوية متقاطعة
3. تحمل الموقع: يحتوي على التوازي والعمودي
4. تسامح الشكل: يحتوي على الاستقامة ، التاج ، ملف تعريف القوس الدائري
5. الجيل المساعد: يحتوي على النقطة المساعدة ، الخط المساعد ، الدائرة المساعدة
المؤشرات الرئيسية
العنصر | معامل | القرار | |
نطاق القياس دقة القياس | المحور س | 100 ملم | 0.1 ميكرومتر |
استقامة | 0.8 ميكرومتر / 100 ملم | -------- | |
مستشعر Z1 | 40 ملم | 0.1 ميكرومتر | |
ارتفاع Z | 650 ملم | -------- | |
دقيقة.الثقب الداخلي | 30 ملم | -------- | |
الدقة الخطية | ≤ ± (1 + I0.12HI) ميكرومتر | -------- | |
قوس | ≤ （1.5 + ص / 8） | 2mm ＜ R ＜ 10mm كرة قياسية زاوية قوس العينة 120 درجة | |
زاوية | ≤ ± 2 ′ | 60 ° ، 90 ° زاوية كتل ، عينة طول حافة الزاوية: 5mm | |
القرار | 0.1 ميكرومتر | -------- | |
أصل | MicroE (أمريكا) | -------- | |
المستشعر | يكتب | جهاز استشعار رقمي | -------- |
القرار | 0.1 ميكرومتر | -------- | |
أصل | MicroE (أمريكا) | -------- | |
قدرة التسلق | 77 درجة (الجانب العلوي) ، 88 درجة (الجانب السفلي） | -------- | |
سرعة القياس | 0.02 مم إلى 4.0 مم / ثانية | -------- | |
وضع القياس | جهاز استشعار يتحرك | -------- | |
قوة | تيار متردد 220 فولت ± 10٪ 50 هرتز | -------- | |
الظروف البيئية | الرطوبة النسبية: ＜ 85٪ | يتم أعلاه المعلمات المذكورة جميع قياس عند 20 ℃ ± 2 ℃ ، ودرجة حرارة الخطوة لا تتجاوز 2 ℃ / H ، و RMS ＜ 50Hz 2.5μm / s & RMS ＞ 50Hz 5.0μm / s. | |
النقاط البارزة الفنية
1. يعتمد المحور X سكة توجيه بخط مستقيم للاحتكاك بدقة عالية وعمر خدمة طويل.
2. يعتمد المحور Z1 جهاز استشعار رقمي مستورد بدقة عالية وخطية جيدة.
3. استبدال قلم بسيط ، مرة واحدة التثبيت ، لا حاجة للتصحيح.
4. يدعم البرنامج التبديل بنقرة واحدة بين الصينية والإنجليزية.
5. دعم نظام Win XP و Win7.
6. شرح البرنامج هو نفسه CAD.
7. التعرف التلقائي على القوس والخط.
8. دعم استيراد ملف تنسيق DXF والتصدير ، وتخصيص تصدير تنسيق CAD.
9. دعم الشرح المستمر ، والتعليق التوضيحي الأساسي ، وإدراج النقاط بشكل عشوائي.
10. دعم الرسم وتنسيق التناوب الحر.
11. يمكن حفظ البيانات الأصلية تلقائيًا للعديد من التعليقات التوضيحية.
12. وظيفة المرآة لحفظ الملفات المشروحة.
13. الوضع الحالي لمحور X و Z1. يمكن ملاحظة
14. قلم اللمس التلقائي والرفع والعودة.
15. عملية إلى أجل غير مسمى للإبطال والمستعادة.
16. عند تشغيل مفتاح الالتقاط ، يقوم تلقائيًا بإنشاء والتقاط خصائص نقطة التقاطع ومركز الدائرة ونقطة جزء الخط ونقطة النهاية ونقطة تقاطع القوس ونقطة المنتصف ونقطة الظل.
17. حتى في حالة التضخيم غير النسبي ، يمكن وضع تعليقات توضيحية للزاوية العادية والقوس والأفقي والعمودي والخطي.

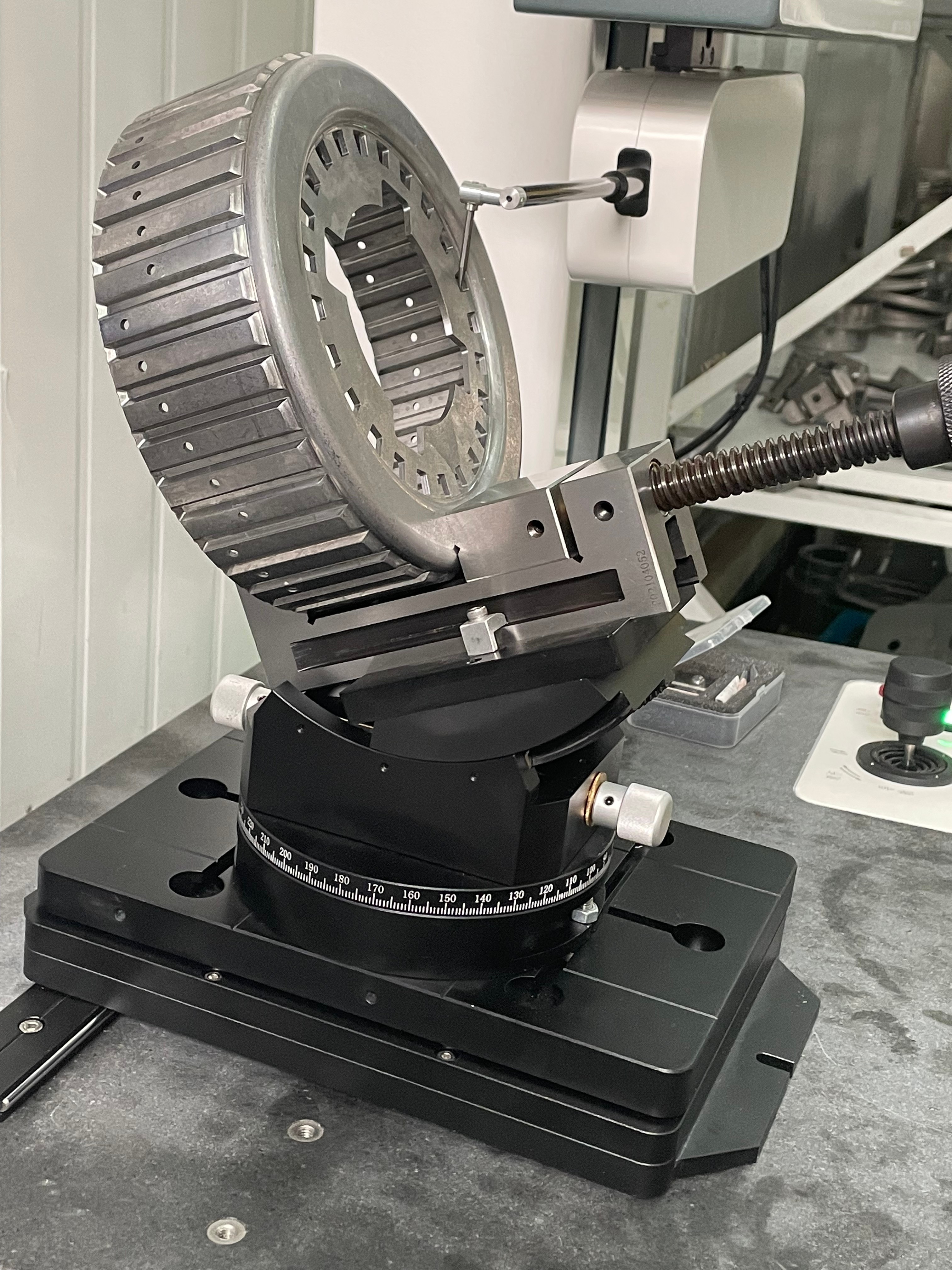

طلب
يستخدم ملف تعريف الخشونة على نطاق واسع في صناعات التروس والسيارات والسيارات.

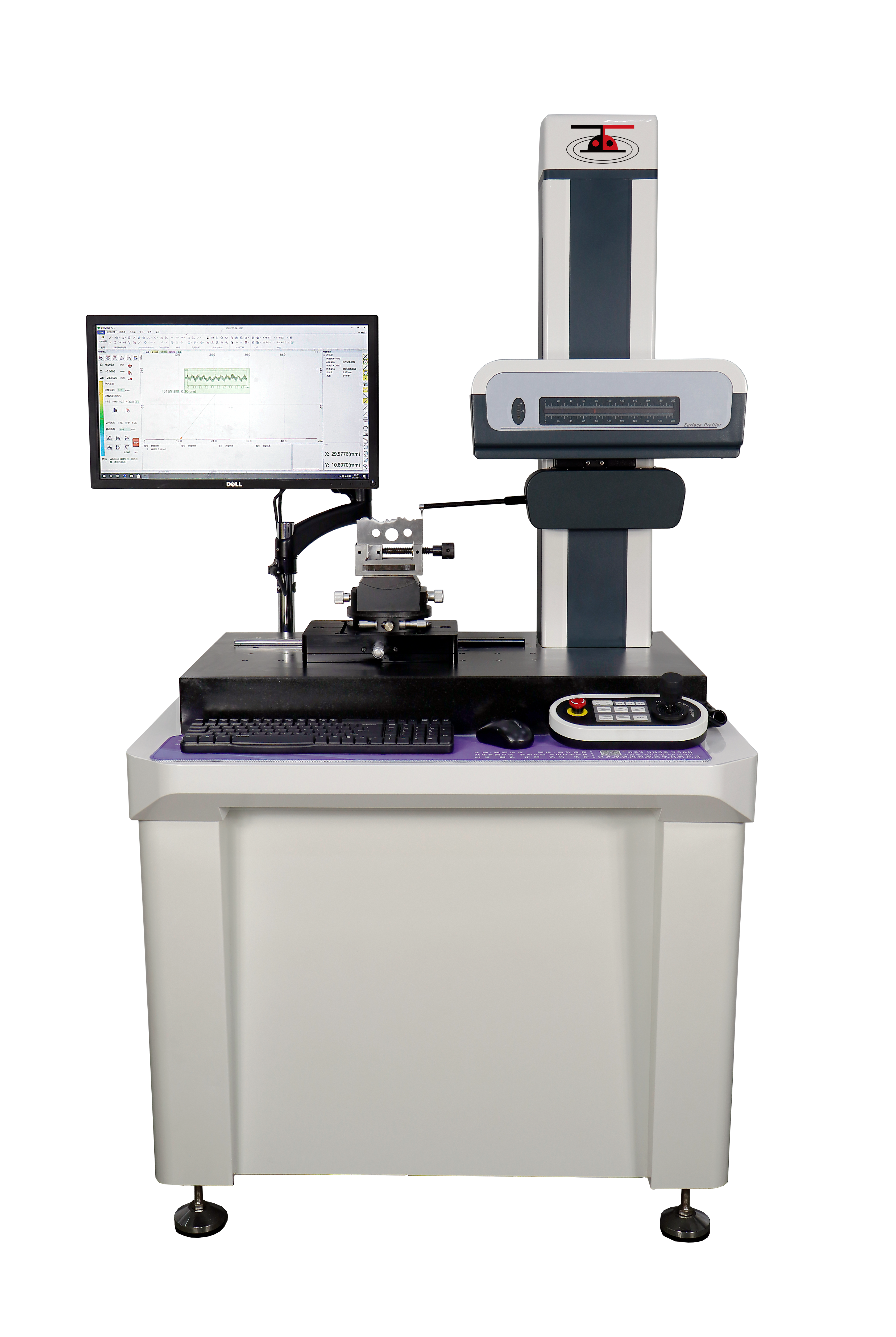

حجم المعدات
منتج | التعبئة | وزن. (كلغ) | CBM （م³) | ||||||
Lx | لي | إلز | الوزن (كجم) | Lx | لي | إلز | الوزن (كجم) | ||
1500 | 800 | 1800 | 350 | 960 | 96 | 96 | 50 | 400 | 0.88 |
متطلبات الاستخدام
1. الطاقة: AC 220V ± 10٪ 50Hz
2. متطلبات البيئة: T: 10 30 ℃ ؛RH: ＜ 85٪
3. لا اهتزاز واضح
4. التأريض المستقل
