INTD745-13
CAIDAO

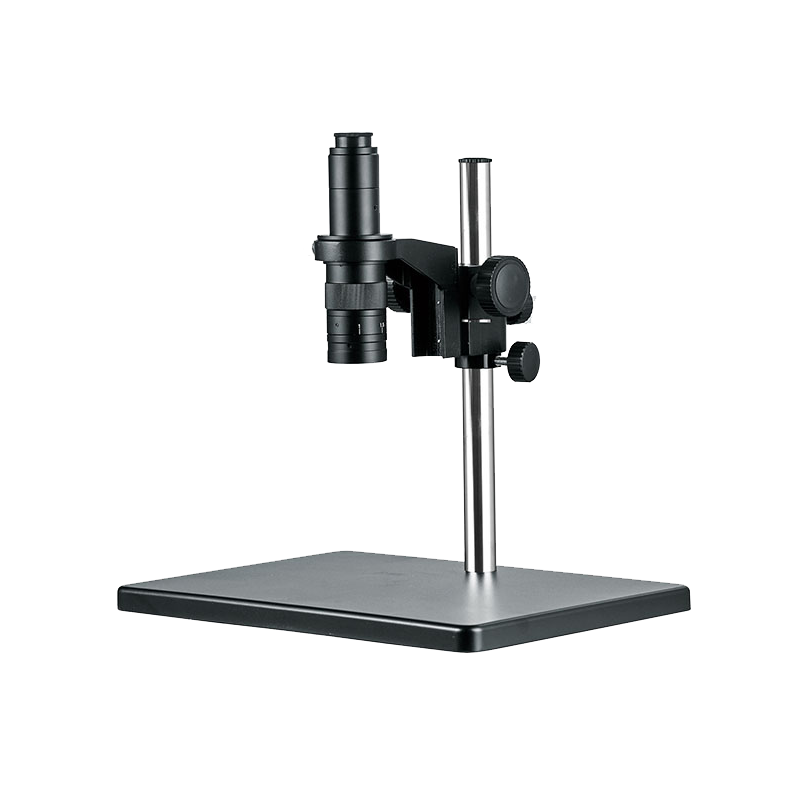

يعتمد مجهر الفيديو عالي الدقة INTD745-13 نظامًا لمسار ضوء متوازي مدمج ببرميل واحد متواصل مع تصوير واضح.يستخدم على نطاق واسع في مجال رؤية الماكينة والكشف الصناعي والبحث العلمي في الإنتاج الحديث.من خلال كاميرا CCD ، يتم إرسال إشارة الصورة المجهرية إلى الشاشة لمراقبة الكائن ، والذي يمكن أن يحسن بشكل كبير مرونة الملاحظة المجهرية.إنها أداة مهمة للمراقبة والكشف الأوتوماتيكي في المجال الصناعي.
1.1 السمة
ž يجعل تصميم الهيكل المضغوط جميع الوظائف مركزة على برميل عدسة واحد ، وهو مناسب جدًا لمساحة التثبيت الضيقة في المعدات الحديثة.
باستخدام نظام تصوير مسار الضوء المتوازي وتكنولوجيا الطلاء المتقدمة متعددة الطبقات ، يتم تصحيح تأثير التصوير لحافة مجال الرؤية جيدًا ، ويمكن الحصول على الصورة ذات الوضوح العالي والتباين العالي ، واللون الحقيقي للملاحظة يمكن استعادة الكائن بشكل طبيعي.
ž القرار 63-180lp / مم ، يفي بمتطلبات التصوير التقليدي للرؤية الآلية.
يمكن تحديد العدسة الموضوعية الإضافية ومحول CCD بتكبيرات مختلفة حسب الحاجة ، بحيث يمكن أن يصل نطاق التكبير الأقصى للنظام بأكمله إلى 0.35x-18x ، ومسافة العمل 37mm-356mm ومجال رؤية الكائن 0.23mm-91mm.
1.2 المواصفات الفنية
تتضاعف العدسة الشيئية باستمرار بمقدار 0.7-4.5x ، ونسبة التكبير هي 6.4: 1
ž مسافة العمل القياسية 100 مم
ž العدسة: 0.5x
ž عدسة موضوعية: 1x
مطابقة أبعاد جسم المرآة الرئيسية والقوس 39.6 مم و φ 50 مم
ž ضيق عجلة يد التركيز قابل للتعديل ، ونطاق التركيز هو 63 مم و 50 مم
ž القطر القياسي الرئيسي: φ 25 مم ، ارتفاع 323/270 مم
ž إضاءة حلقة LED عالية السطوع قابلة للتعتيم
عدسة موضعيه او شيئيه | العنصر | عدسة CCD (unit.mm) | |||
0.35 مرة | 0.5X (قياسي） | 1X | 2X | ||
0.5 مرة | تكبير | 0.1225 ~ 0.7875 | 0.175 ~ 1.125 | 0.35 ~ 2.25 | 0.5 ~ 4.5 |
مجال الرؤية | 46 ~ 7 | 35 ~ 5 | 17.6 ~ 3 | 8.8 ~ 1.3 | |
WD | 198 | ||||
1X (قياسي） | تكبير | 0.245 ~ 1.575 | 0.35 ~ 2.25 | 0.7 ~ 4.5 | 1.4 ~ 9 |
مجال الرؤية | 23 ~ 3 | 17.6 ~ 2.7 | 9 ~ 16 | 4 ~ 0.7 | |
WD | 96 | ||||
2X | تكبير | 0.49 ~ 3.15 | 0.7 ~ 4.5 | 1.4 ~ 9 | 2.8 ~ 18 |
مجال الرؤية | 11.6 ~ 1.7 | 8.8 ~ 1.3 | 4 ~ 0.71 | 2` ~ 0.3 | |
WD | 46 | ||||
2. مقدمة CMOS INTC-R200HDتم تحديث البرامج والأجهزة حديثًا ، بهيكل من الألومنيوم بالكامل ، وتعتمد الغلاف تقنية الطحن الدقيق CNC المتقدمة ، والتي لها تأثير بصري وملمس أكثر.هذه كاميرا صناعية مزودة بنظام ذكي ونظام قياس مدمج ذاتيًا ونظام اكتشاف المحاذاة التلقائي ورمز أحادي البعد ووظيفة التعرف على الرمز ثنائي الأبعاد والمسح الضوئي ؛يمكن تحميل حزمة البرامج وفقًا لاحتياجات العملاء المختلفة من خلال خوارزمية I / O المنفذ التسلسلي ؛بدون مضيف الكمبيوتر الشخصي ، يتم إخراج واجهة HD HDMI مباشرة إلى الشاشة ، ومن الملائم أكثر للماوس تشغيل الكاميرا.
2.1 مميزة
ž تم اعتماد شريحة منخفضة الضوضاء وعالية الحساسية من سوني.
يتم زيادة معدل إطار الإخراج إلى 60 إطارًا في الثانية ، وزيادة سرعة المعاينة بشكل كبير.
ž قشرة الذراع A9 @ كحد أقصى.يتم استخدام معالج 930 ميجا هرتز داخليًا ، بسرعة عالية وتشغيل مستقر.
ž دعم وظيفة تخزين قرص فلاش USB.
ž تحتوي الكاميرا على صورة ذكية مدمجة ونظام قياس مطور حديثًا وواجهة تحكم بالماوس.
القرار | 1920 * 1080 |
حجم بكسل | 3.75 ميكرومتر * 3.75 ميكرومتر |
الحجم المطلوب | 1/2 " |
بتات البيانات | 12 بت |
وضع التعرض | سطر بسطر |
معدل إطار الإخراج | 60 إطارًا في الثانية |
لون الإخراج | اللون |
حفظ الصور | مساحة تخزين مدمجة ، تدعم حفظ الصور وتصديرها |
وظيفة القياس | النقطة والخط والدائرة والمستطيل والقياسات الهندسية الأخرى المستوية |
